自治会館でドアホン交換、自動ドアのスイッチ信号配線

茨城県内のある自治会館に工事で伺いました。

ドアホンの交換と自動ドアの開閉を制御するための信号用配線です。

まずドアホンの交換をします。

この画面よりも大きなものを付けるように指示されていました。





玄関子機がこちらです。

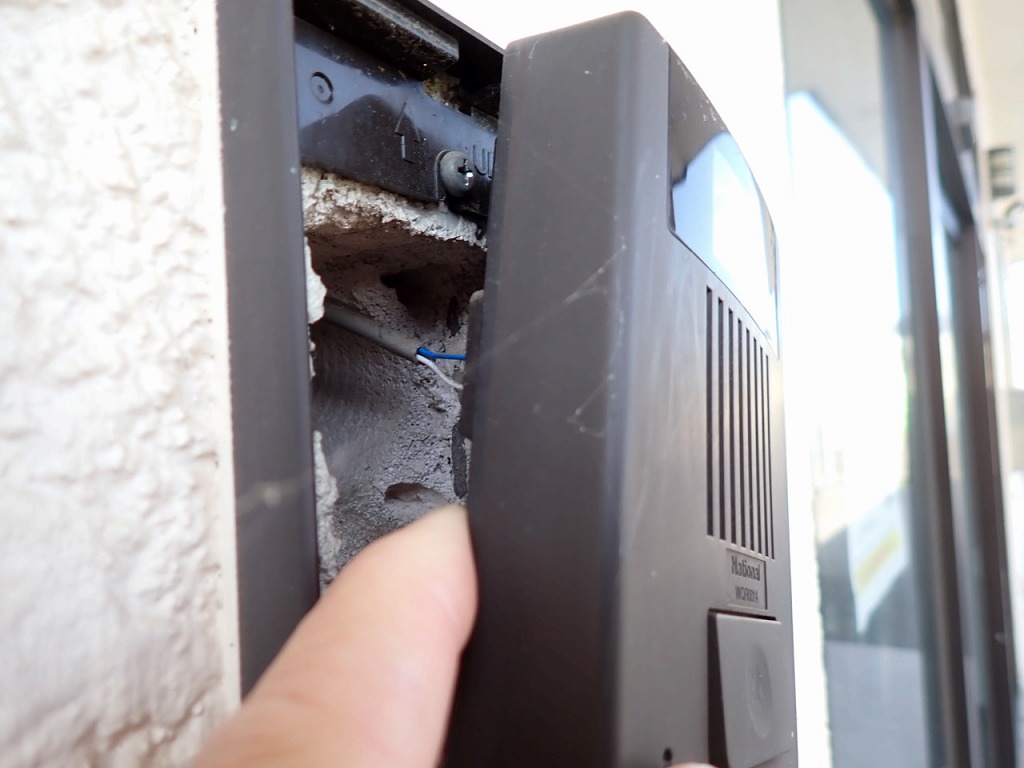

見積りに来た際連絡線がパツンパツンだったので引き直しも視野に入れてのお伺いです。

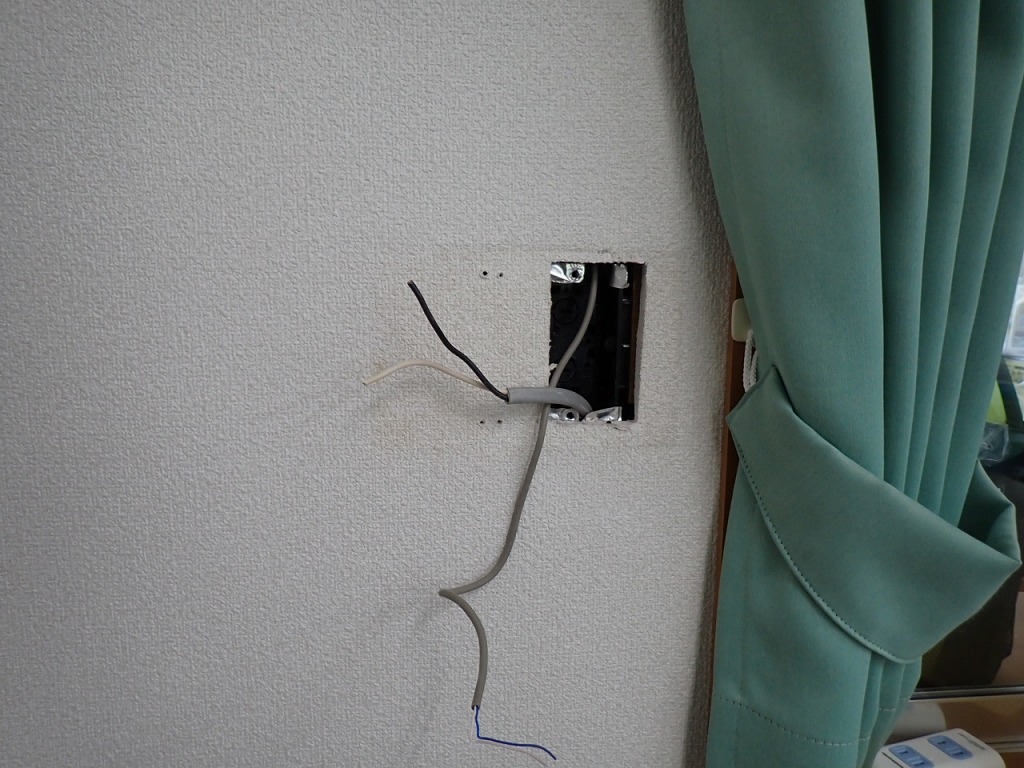

親機を外します





強くケーブルを引いたら余裕が出来たので簡単に子機の交換は出来ました。

見積りに来たときはドアホン子機の下にポストは無かったんですけどね・・・

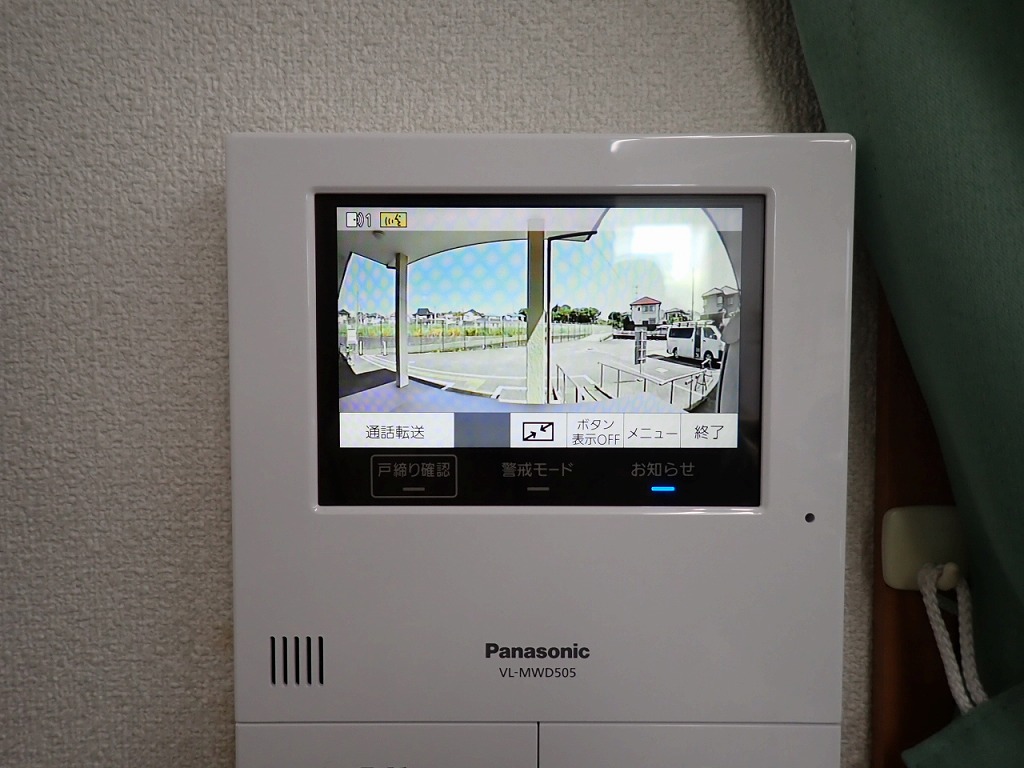

画面が大きなものを選択してお持ちしました。

画面が大きくなるとより価格も高くなって余計な機能も付いてきます。

エアコンの省エネタイプを選ぶと余計な機能付きエアコンになるのと構造は同じです。

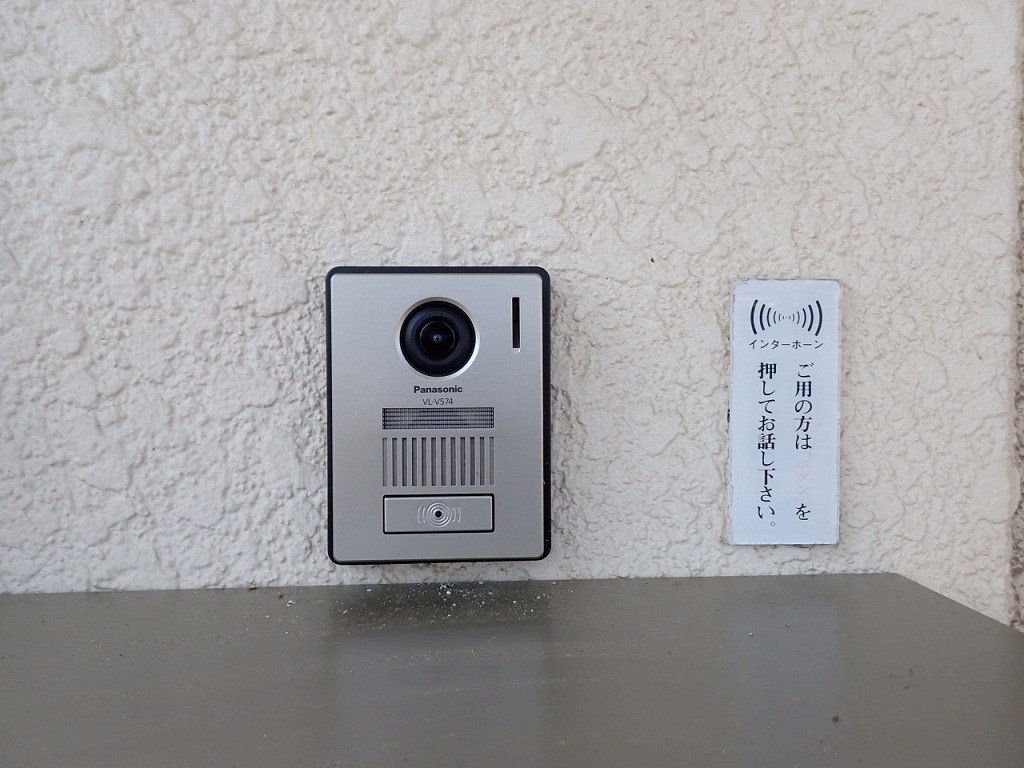

下のポストはあまり映りませんでした。





次に自動ドア用の配線です。

事務所から配線して天井からケーブルを出して丸めておけばいいということです。





露出配線で構わないという話でしたがそれは抵抗が有ったので

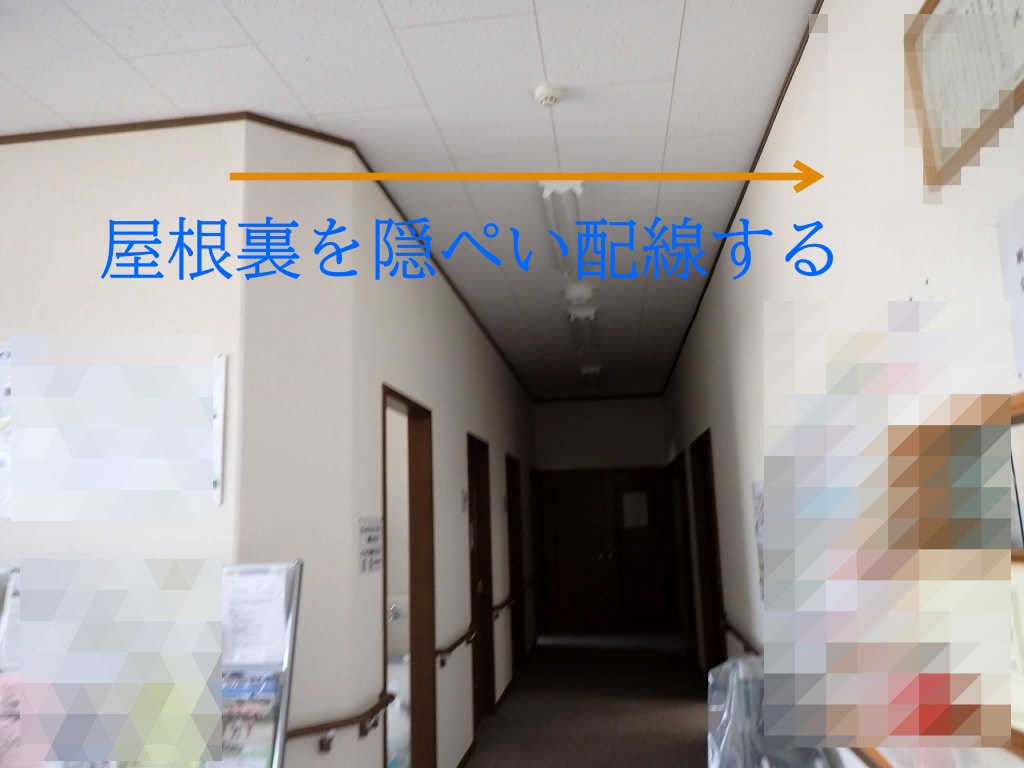

屋根裏を隠ぺいで配線することにします。





事務所側の天井まで屋根裏を通して壁面はモールを使って配線します。

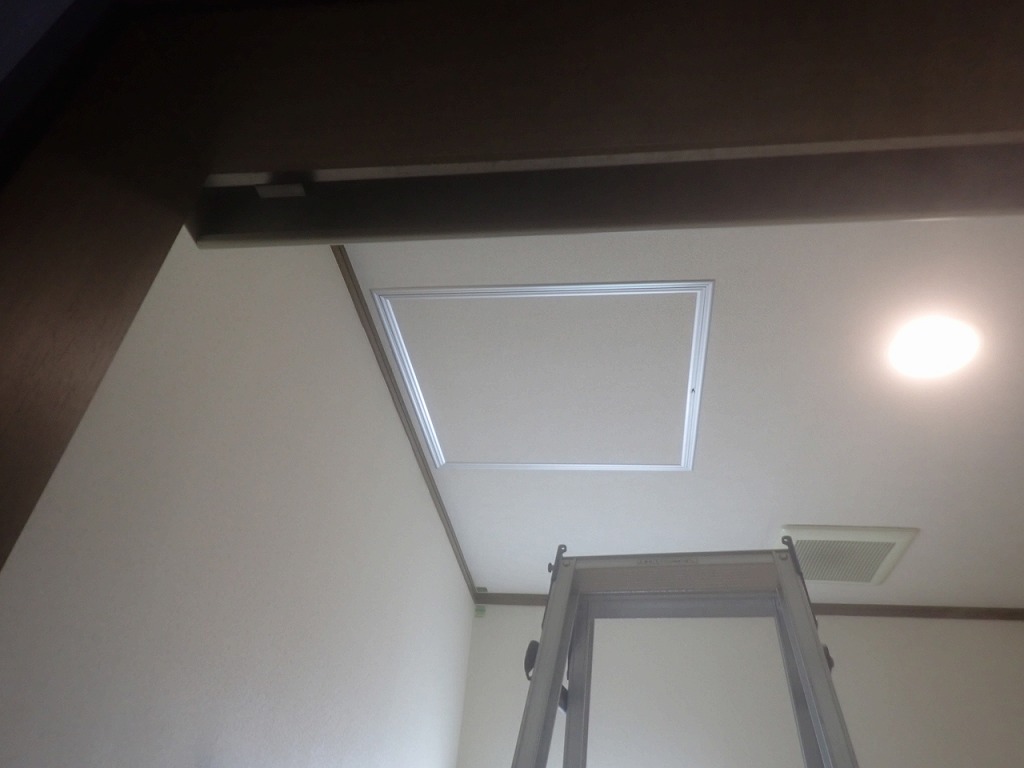

屋根裏へはトイレの点検口からアクセスが出来ました。







事務員さんの机の上にa接点の押し釦スイッチとドアホンの子機を置きました。

当初依頼されていた工事はこれで終わったのですが

自動ドアの制御器を作成している会社から自動ドアの中まで配線するように

連絡が有って自治会側と話が食い違っています。

また再訪問に伺う可能性がありそうです。

現在は自動ドア会社の工事待ちとなっています。

ご依頼頂き誠に有難うございます。
