埼玉県越谷市　アウトランダーPHEV充電コンセント工事

埼玉県越谷市にEV充電コンセントの設置工事で伺いました。

車はアウトランダーPHEVで既に納車済みです。

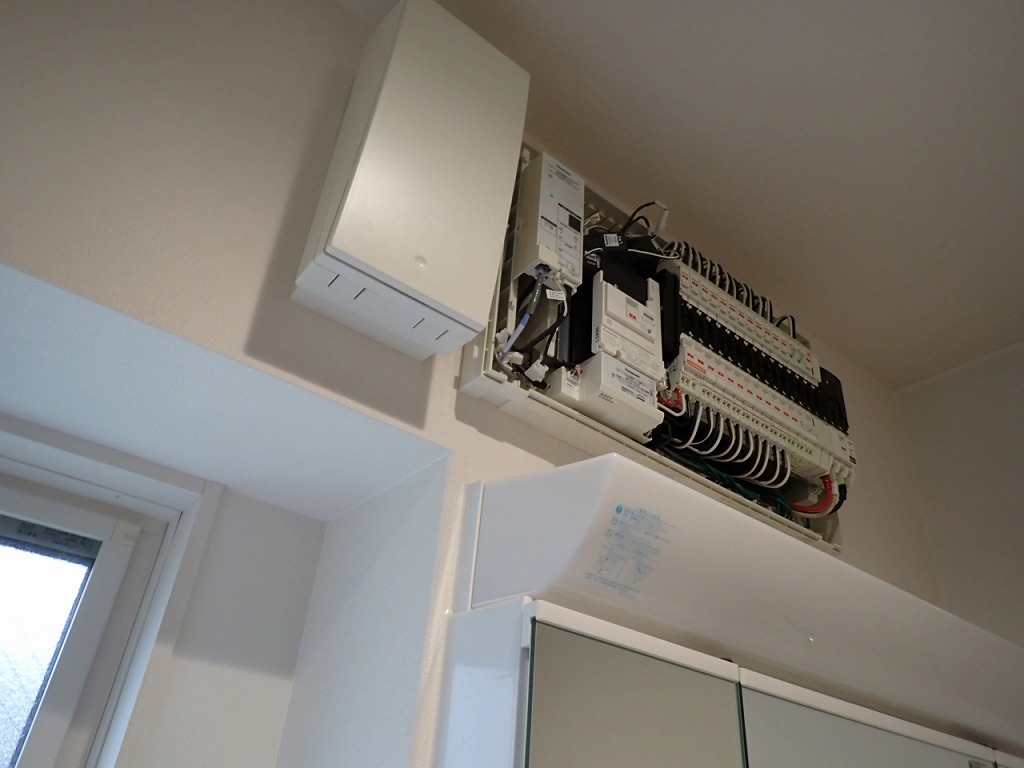

分電盤に空きは有りますが裏がダクトスペースになっていて穴あけは

慎重に行う必要が有ります。





充電コンセント専用の漏電ブレーカーを設置しました。





充電コンセントの電源回路で漏電が起きた場合は主幹よりも先に

こちらが落ちます。

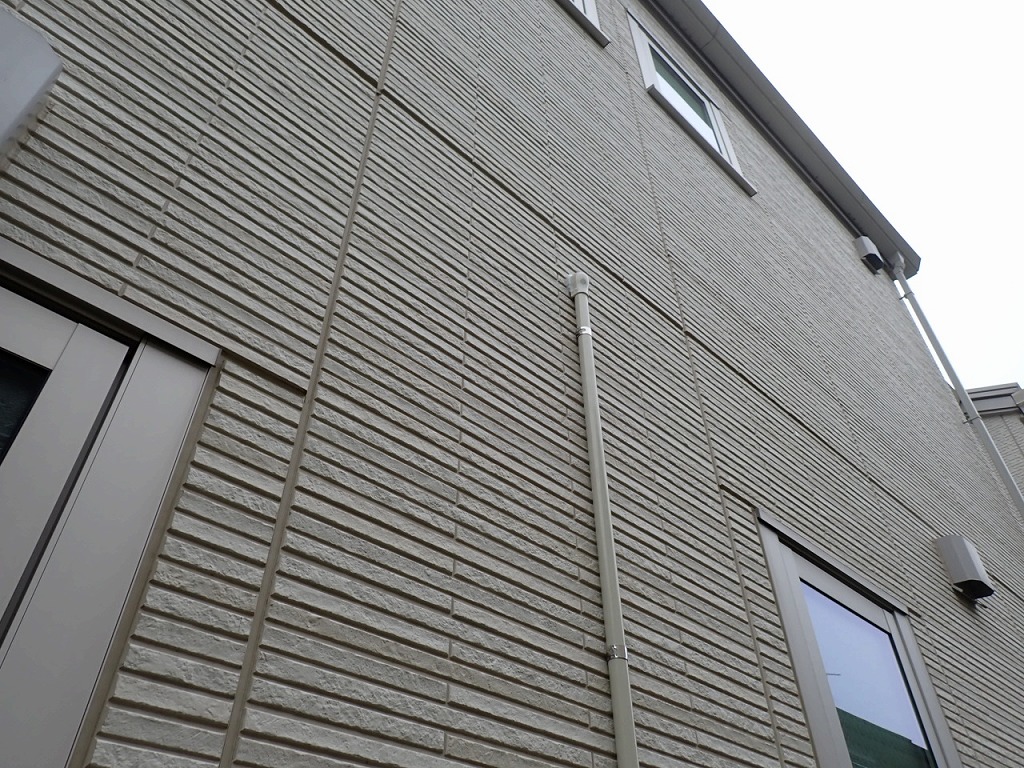

配線は外に出して塩ビ樹脂管で敷設していきます。





壁に配管を固定したくないそうで地面に埋めることになりました。

砂利はお客様の方で予めどかしてくれていました。

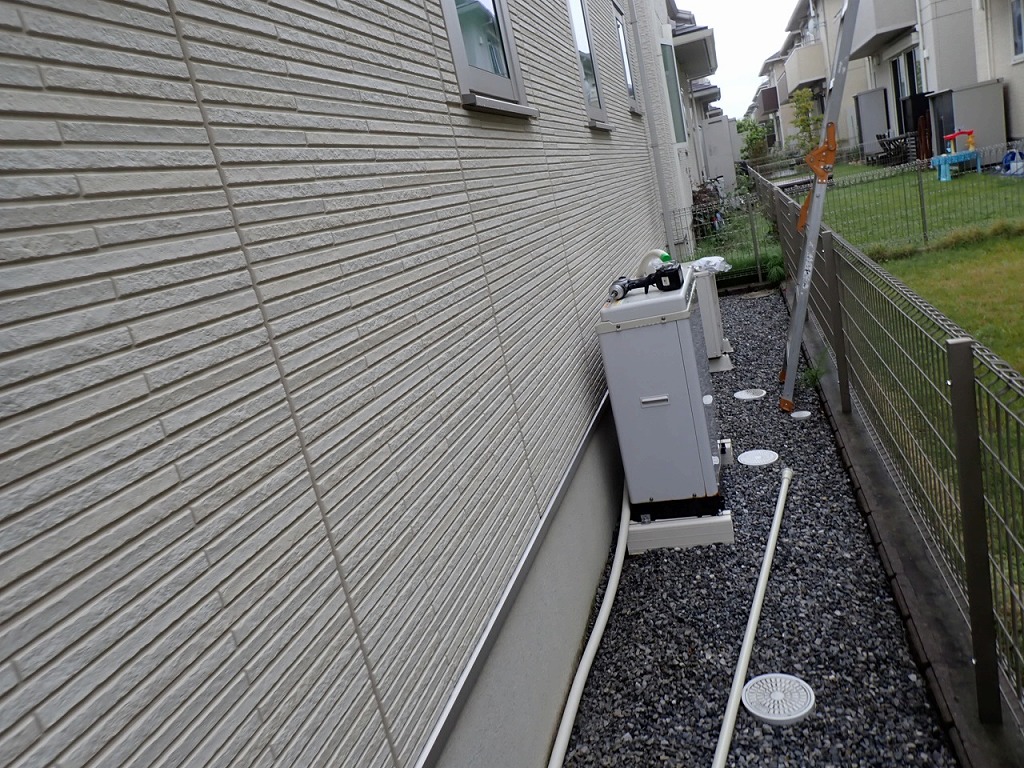

壁際を転がしていきます。

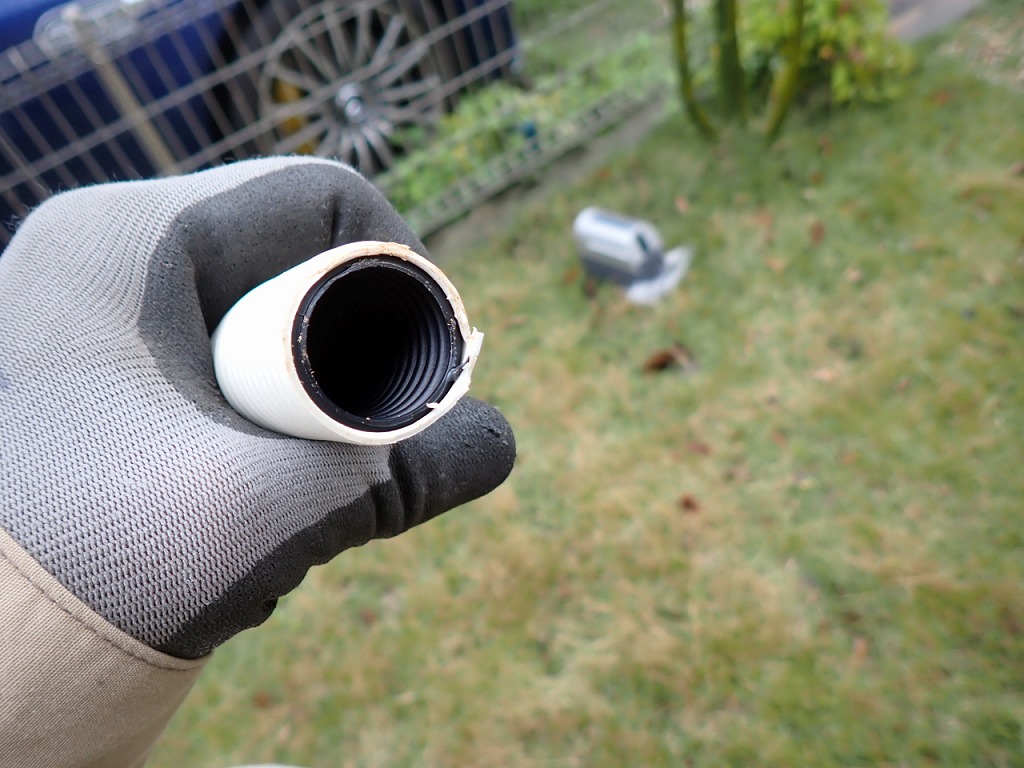

今回使用した配管は2重になったPF菅です。

ホームセンターで売っている安いPF菅だとすぐに劣化してしまいます。





駐車場側まで配管をします。

砂利はまた被せたのですが写真は撮り忘れています。



配管を固定するサドルはステンレス製を使用しました。



充電コンセントの取付位置まで配線出来ました。



パナソニック製のカバー付きコンセントWK4422Sを使用しました。





漏電ブレーカーを上げて電圧を確認します。

209Vの電圧が確認できました。

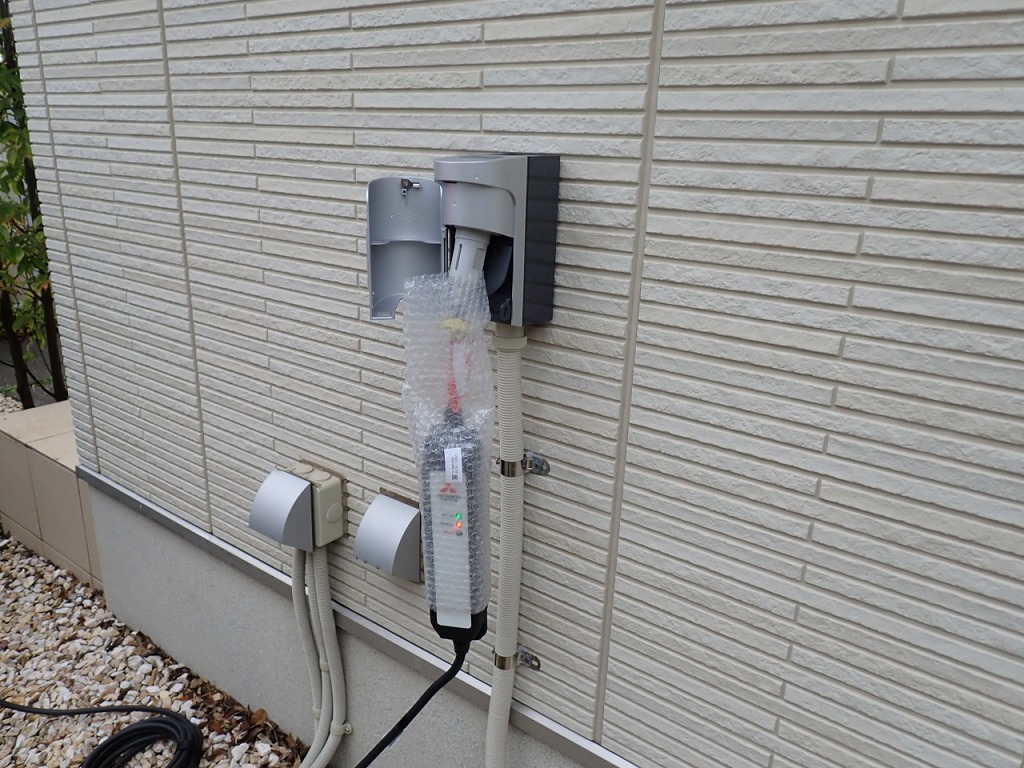

アウトランダーの充電ケーブルを挿して充電してみます。





充電出来ました。

これで自宅で都合のいい時間に充電が出来るようになりました。



ご依頼頂き誠に有難うございます。
