埼玉県越谷市ポラスの家で有線LAN配線工事カテゴリー6A(cat6a)



埼玉県越谷市にLAN工事のご依頼で伺いました。

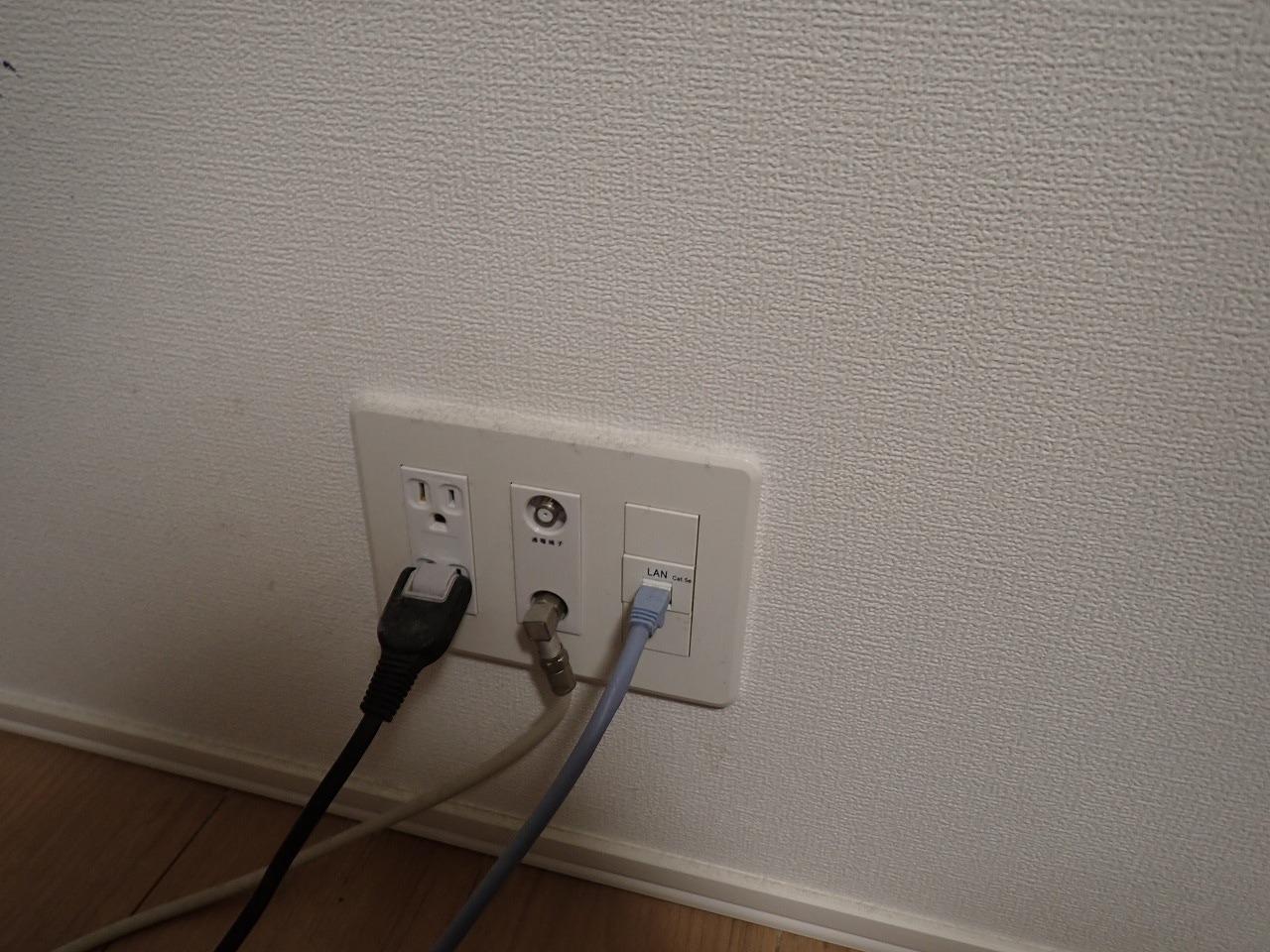

ポラスの家にお住まいで現在カテゴリー5eが配線されている
リビングにカテゴリー6A(cat6a)を引きたいそうですが
ここには配管が無いようです。

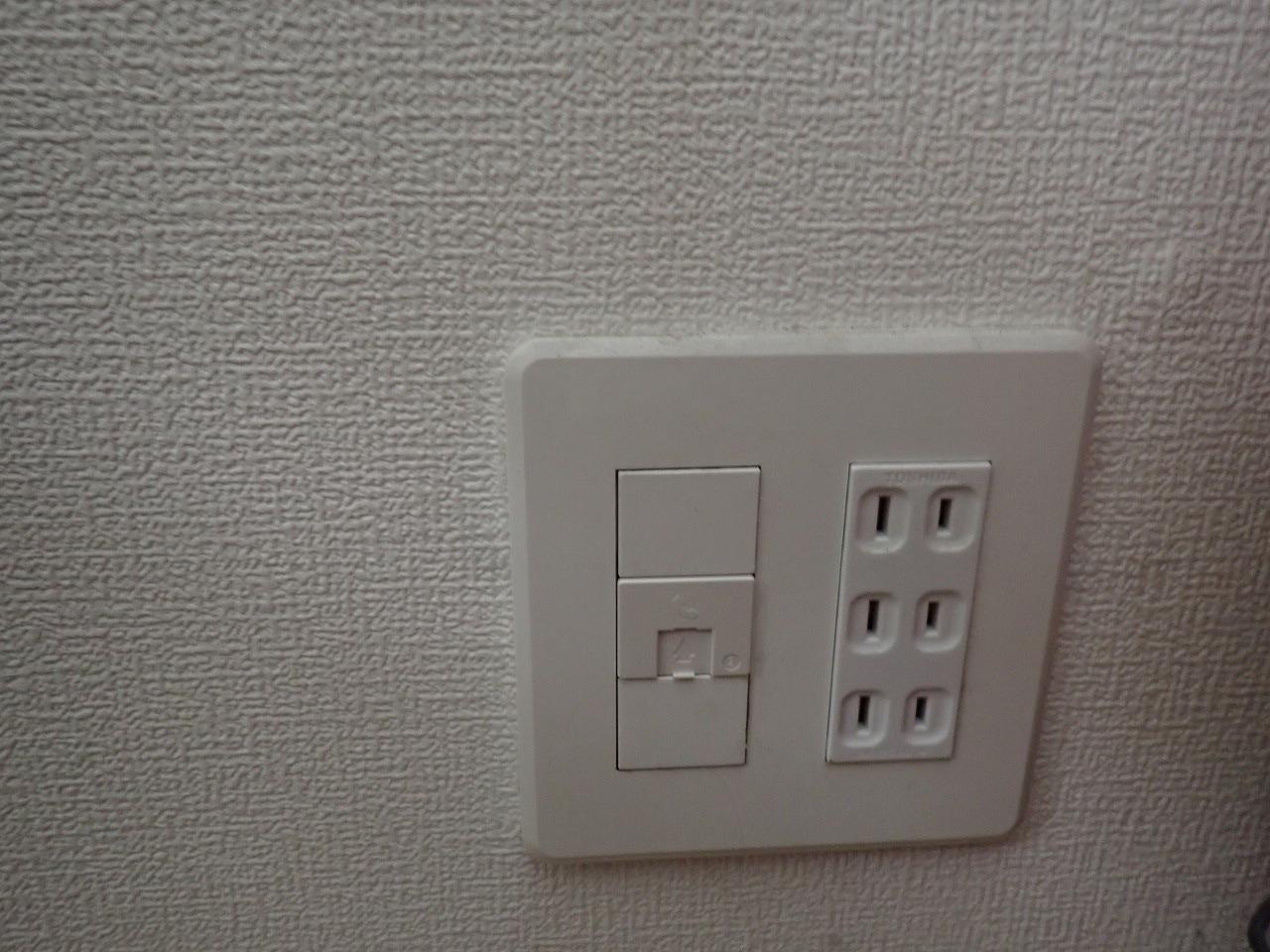

同じリビングの少し離れた場所には電話用の配管が
有るので今回はこれを利用します。



電話線が通っている配管がリビングに行っているようです

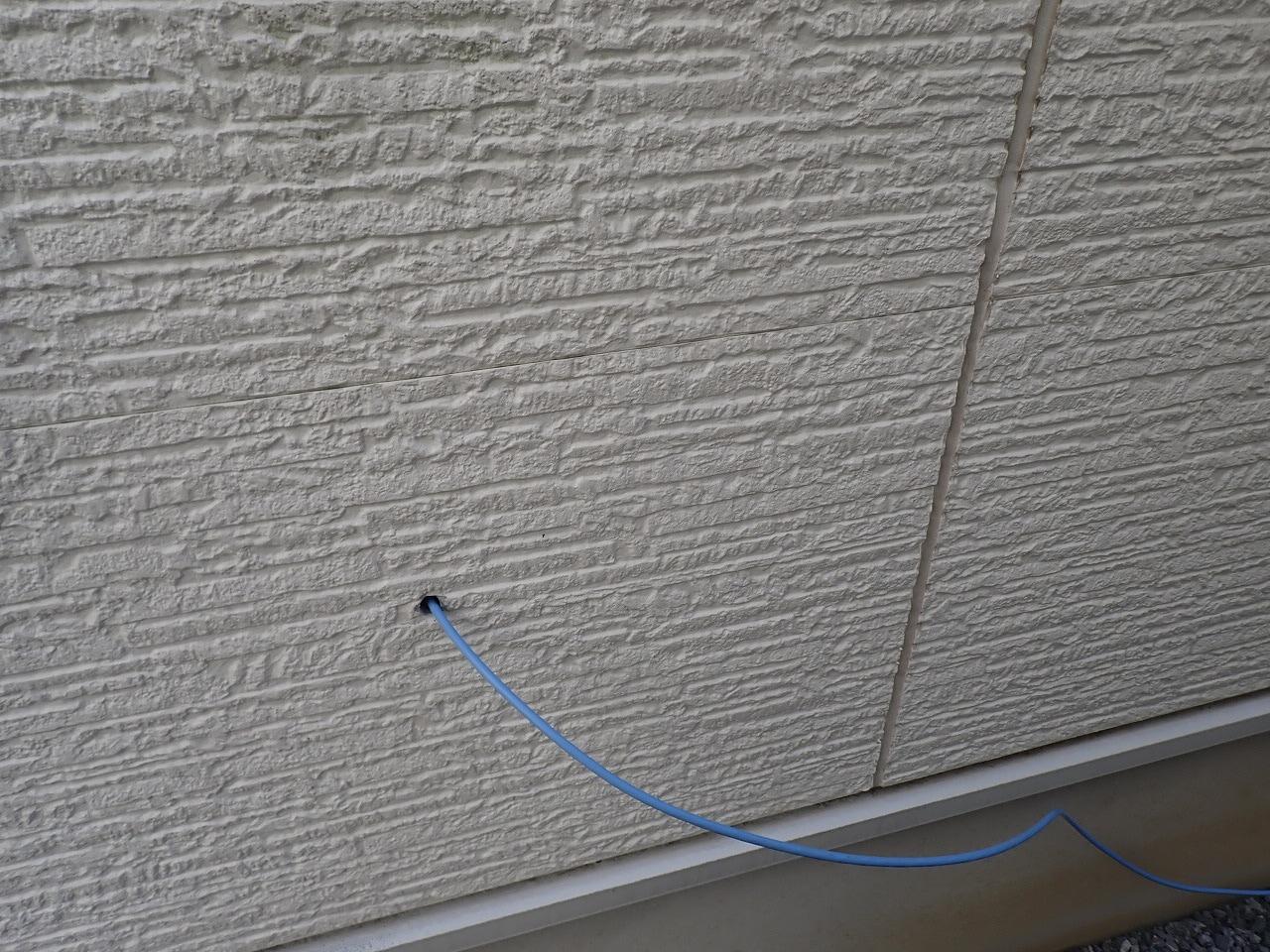

カテゴリー6A(cat6a)のLANケーブルを通しました。
そこからLANジャックを設ける位置まで

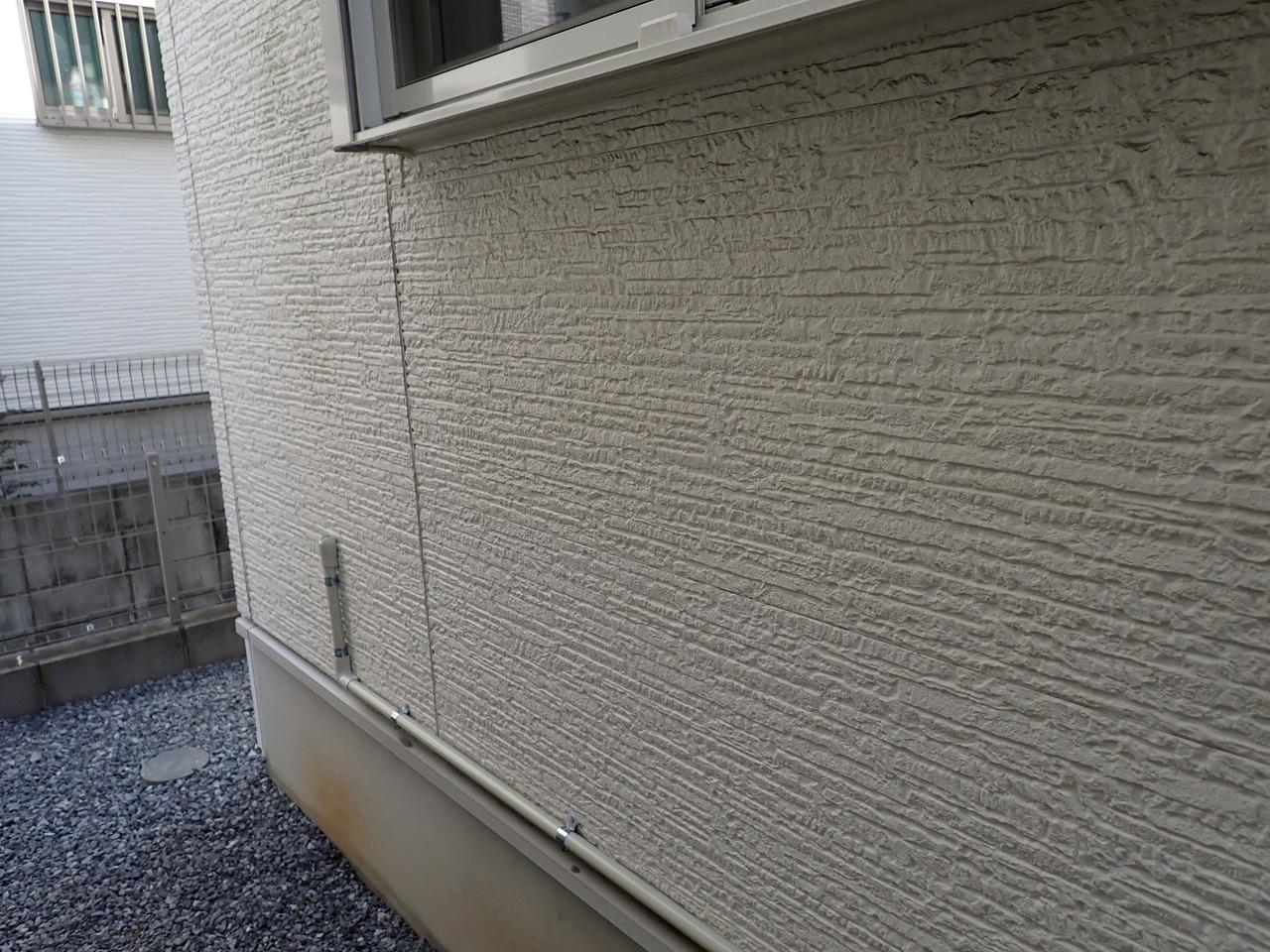

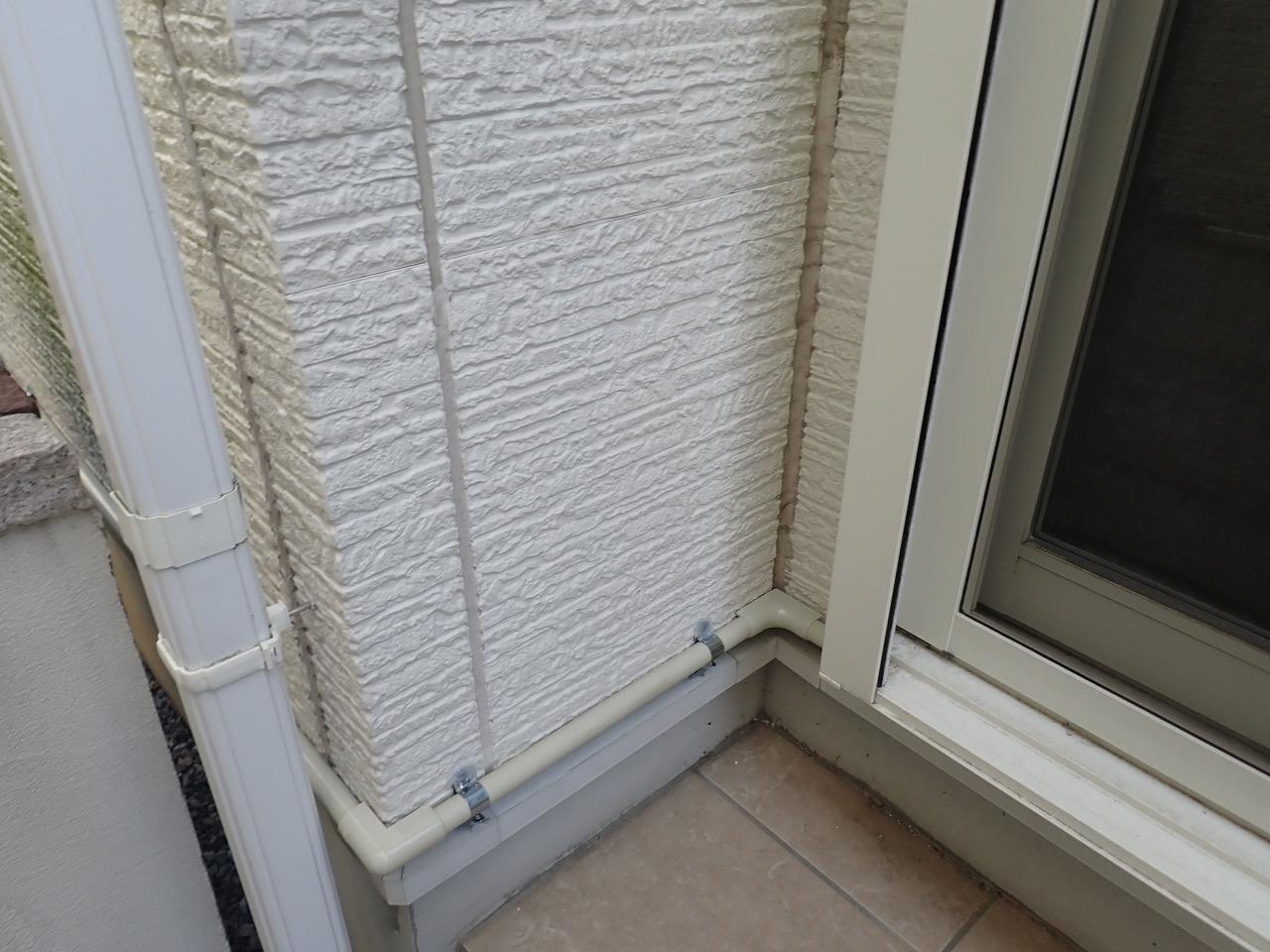

屋外配管で敷設していきます。



配管距離は8ｍ位です。

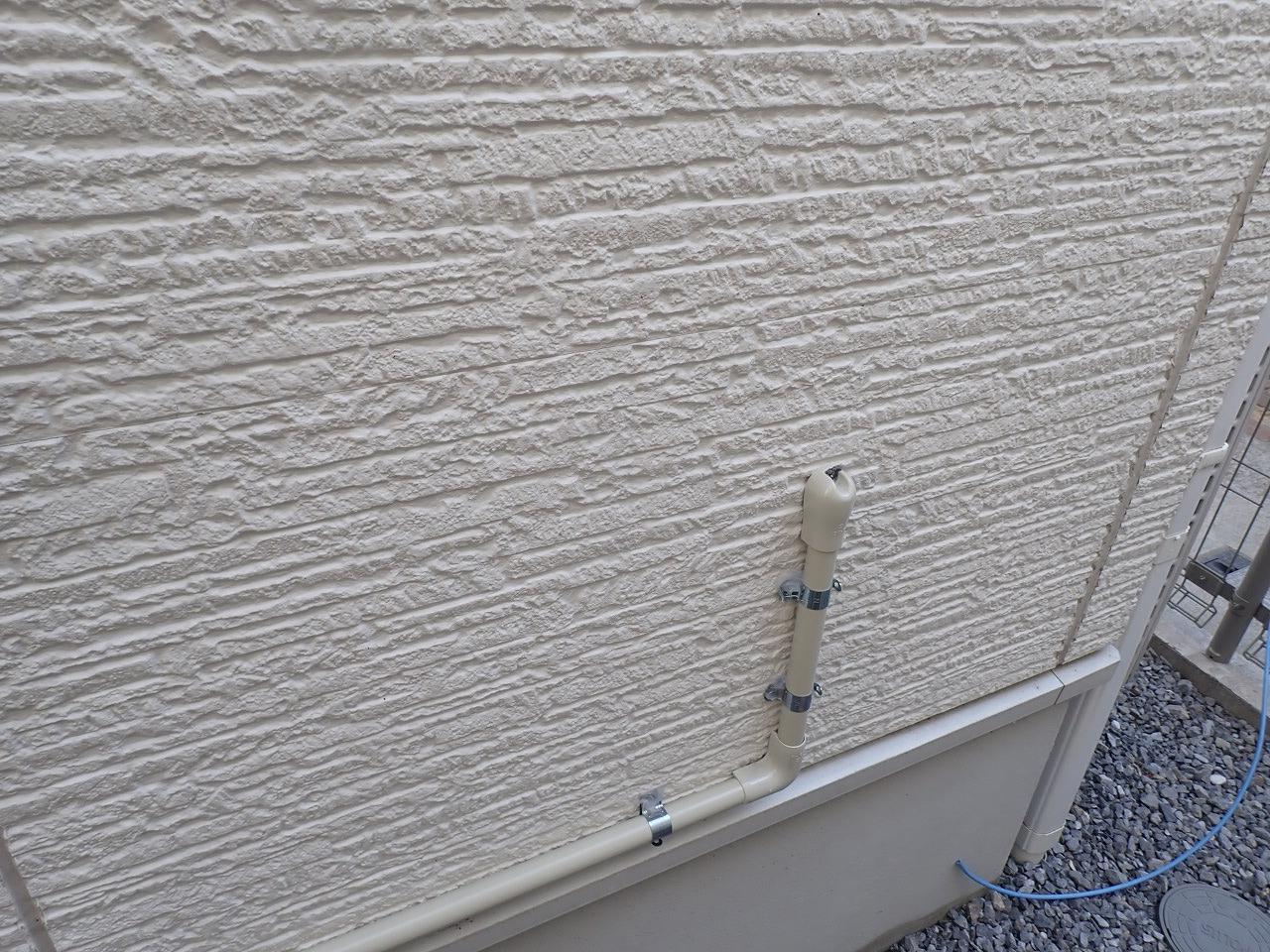

塩ビ樹脂管を使って配線していきます。
ジャバラ管のPF菅を使用すれば工事は簡単ですが
見た目が悪くなるので極力使用しません。



LANのジャックを付ける位置まで配管が出来ました。

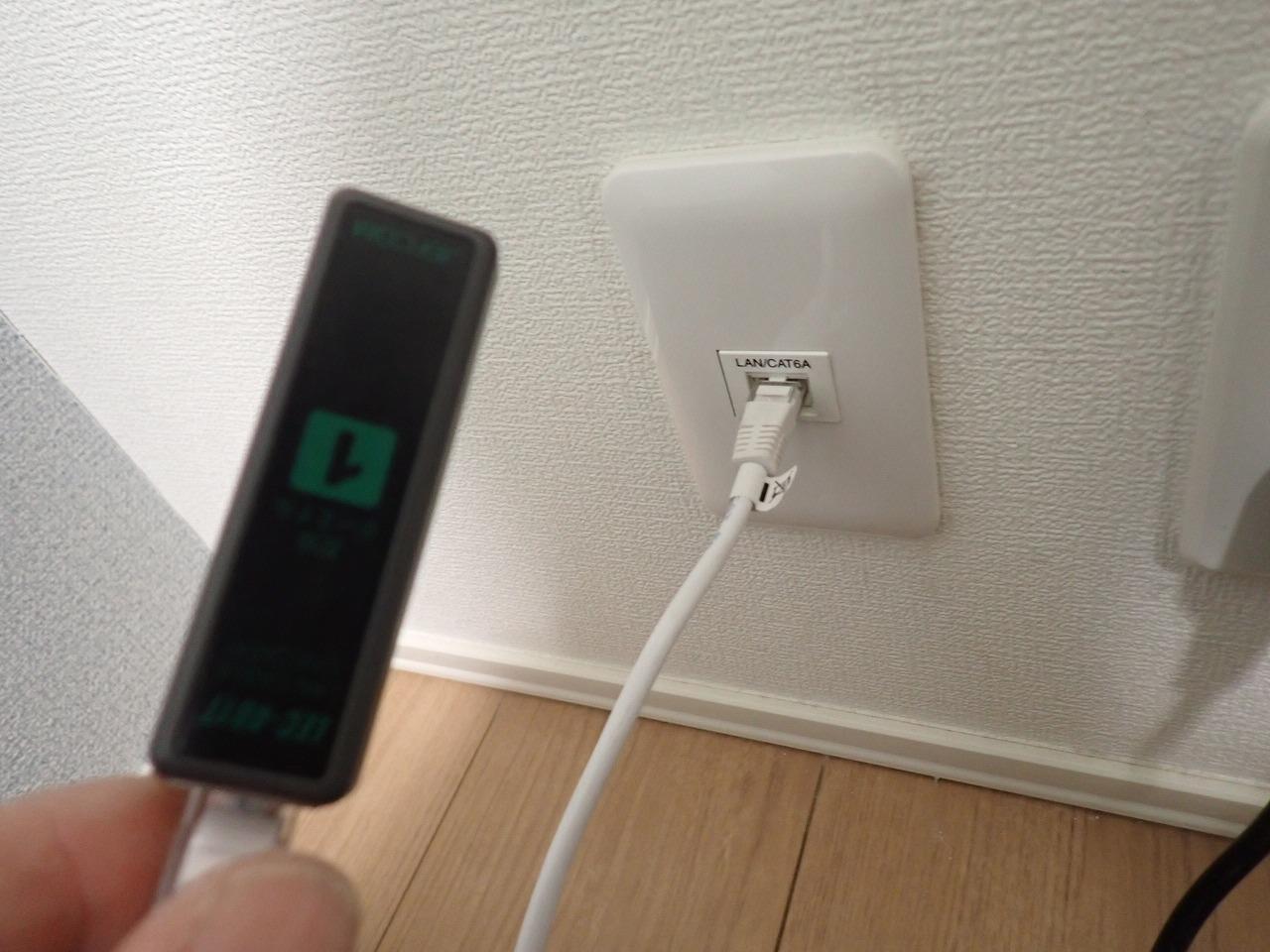

LANジャックを付けて配線チェック用ターミナルを付けておきます。
このLANジャックはパンドウイット製を使用しています。

www.youtube.com

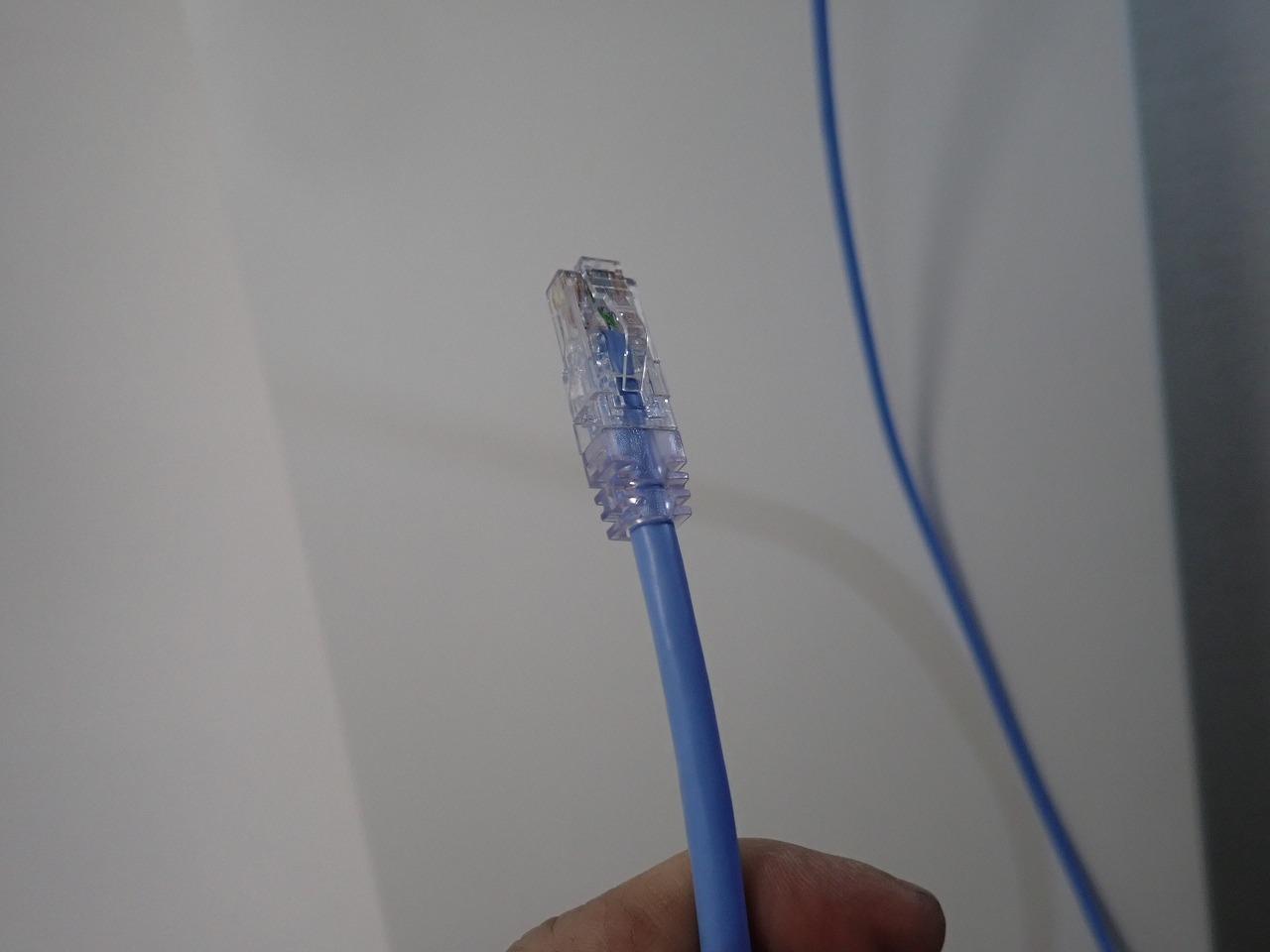

情報盤側（ONU側）は機器に直接差せるようにRJ45プラグに
加工してあります。

このプラグもパンドウイット製です。

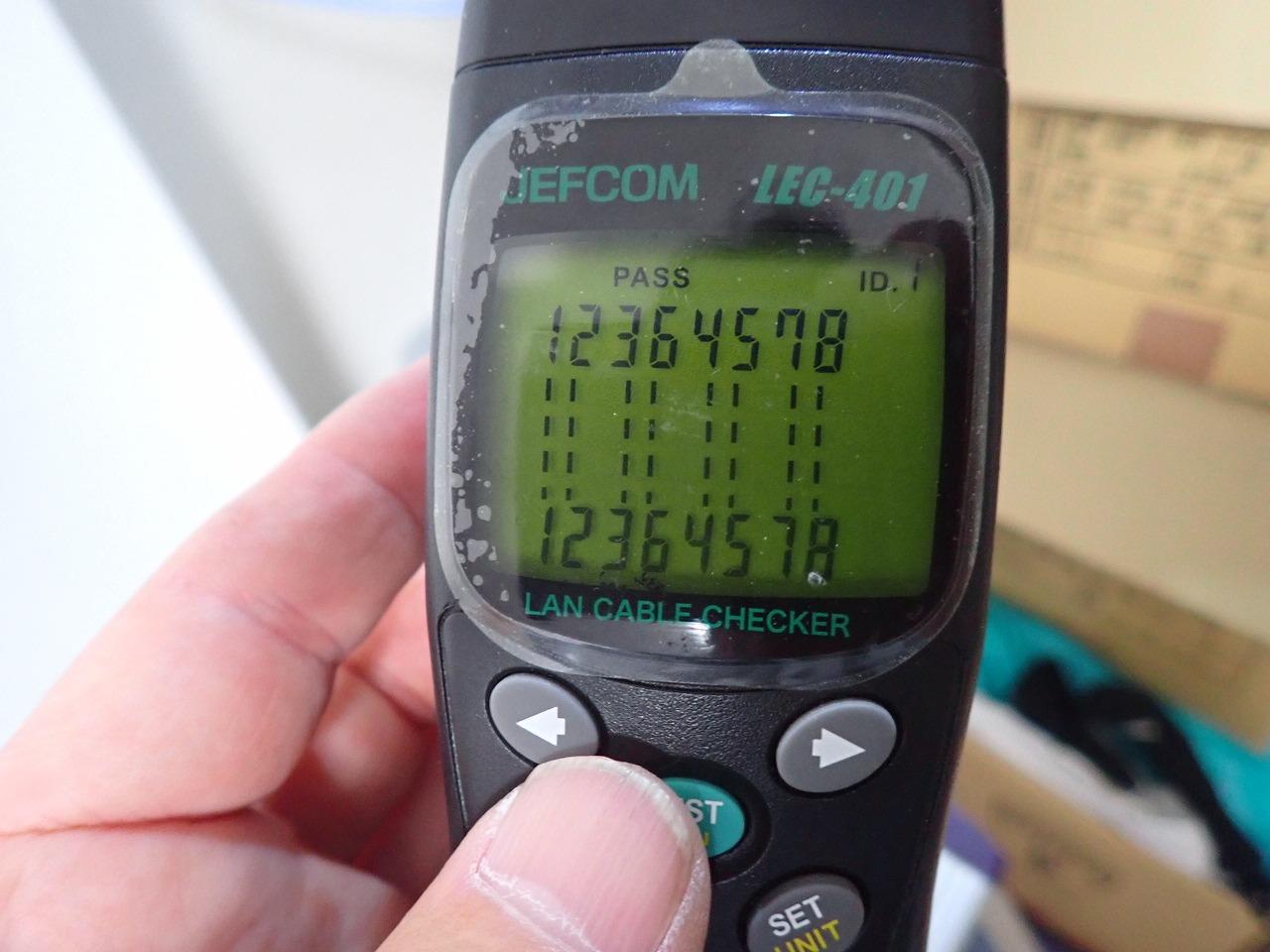

最後にLANチェッカーを使って配線の間違いや断線が無いか
確認しました。



無事工事完了です。

ご依頼頂き誠に有難うございます。
