施工事例

パンドウィット使用カテゴリー6A(cat6a)LAN配線工事

茨城県古河市の新築物件に有線LANの配線工事とアンテナの
取付工事で伺いました。

アンテナ工事が終わって有線LANの工事を行います。

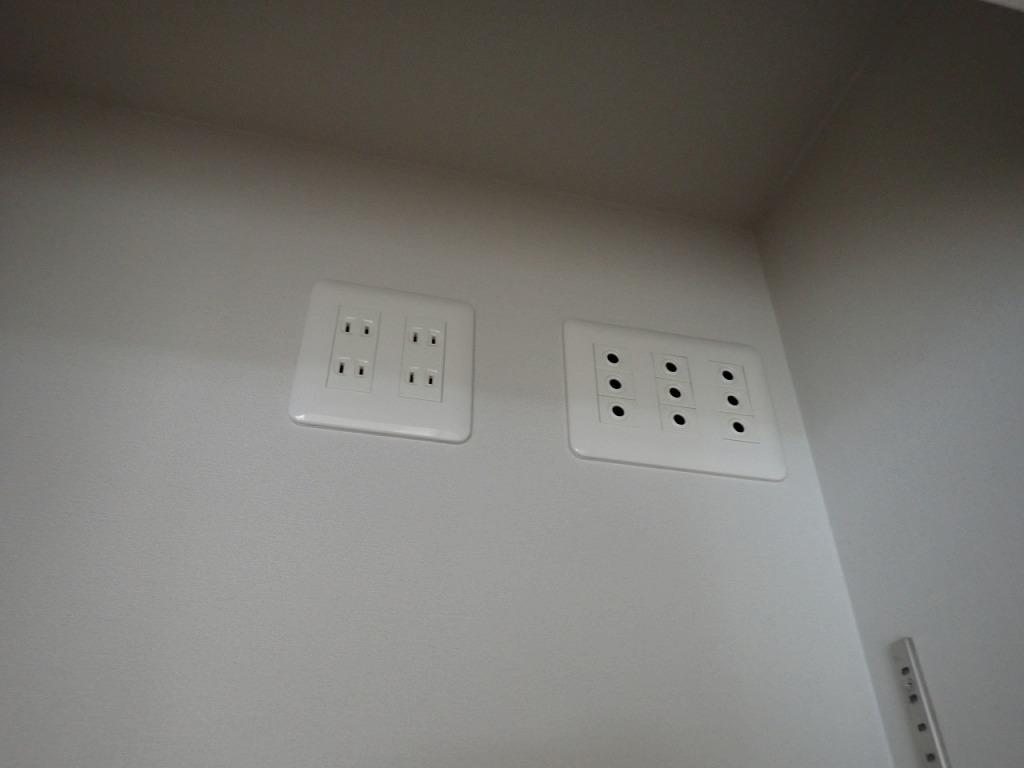

1階のクローゼット内に配管が集まっているようで
ここを起点にカテゴリー6A(cat6a)でLAN配線をご希望です。

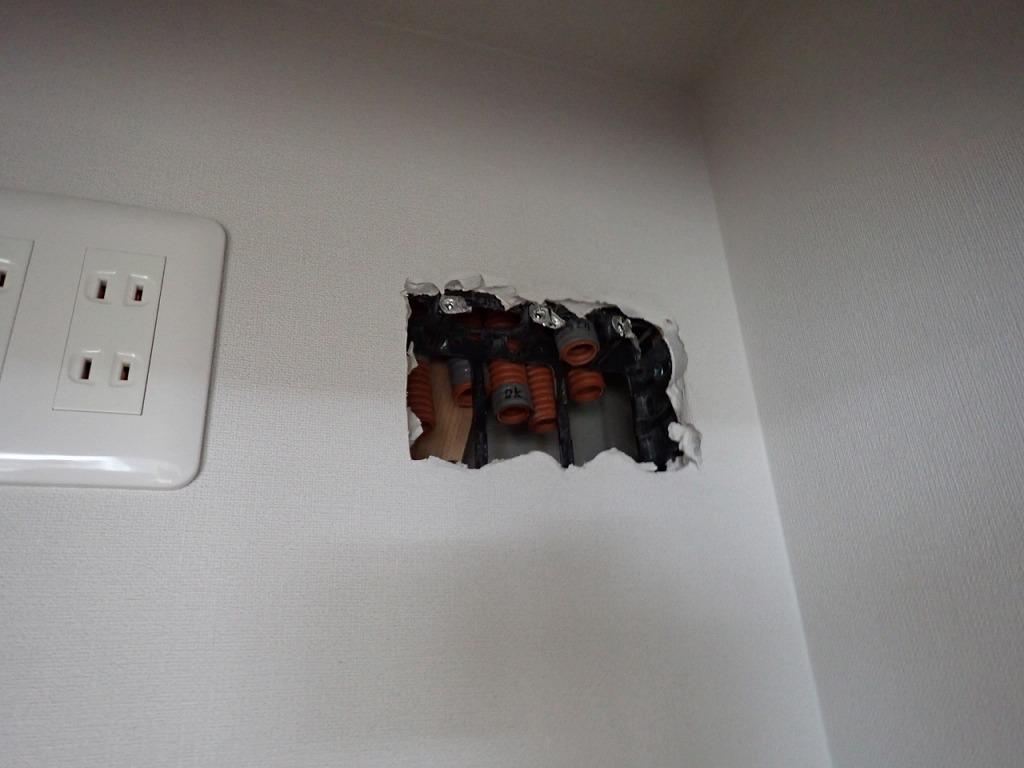

中を開けるとこのようになっています。

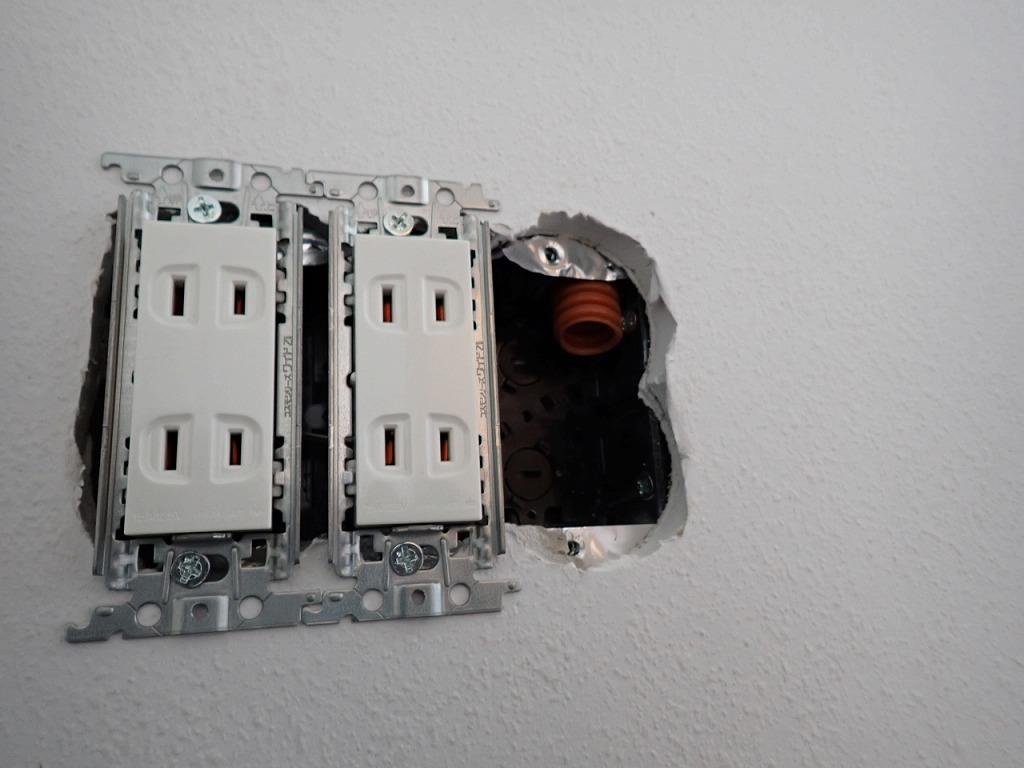

居室側このようになっています。

今回は3部屋に4系統でLAN配線を行います。

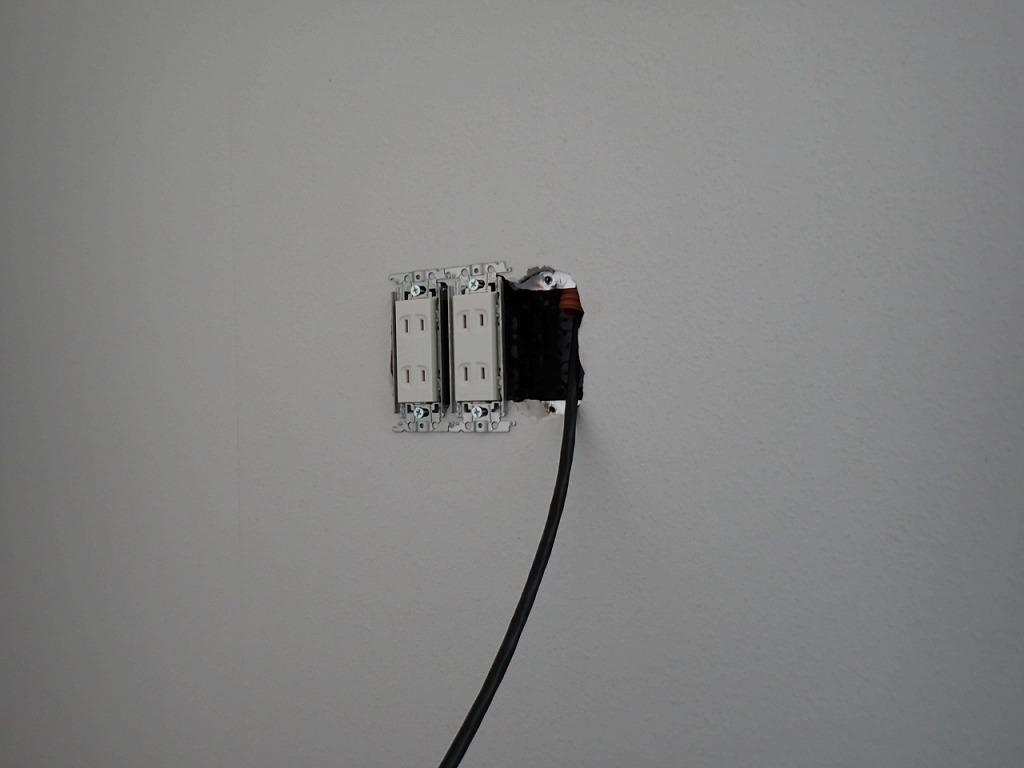

カテゴリー6A(cat6a)のLANケーブルを通していきました。
ケーブルは通信興業製を使用しています。

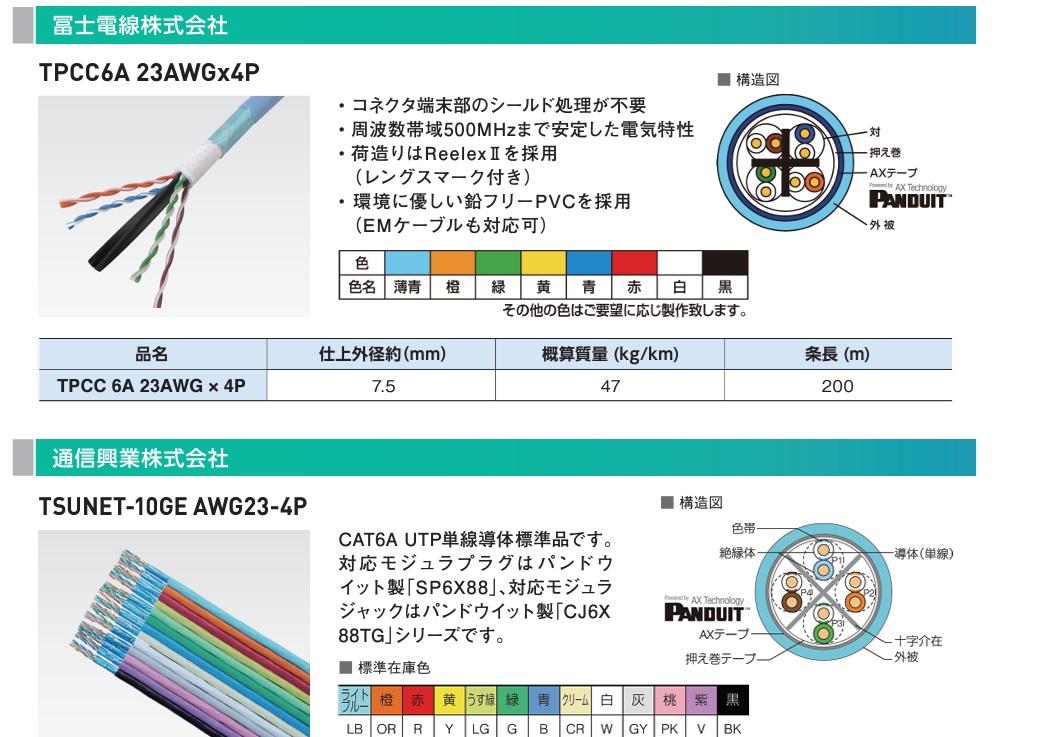

カテゴリー6A(cat6a)の工事では冨士電線製通信興業製
LANケーブルを使用しています。
仕様が不明なネット販売されている製品は使っていません。

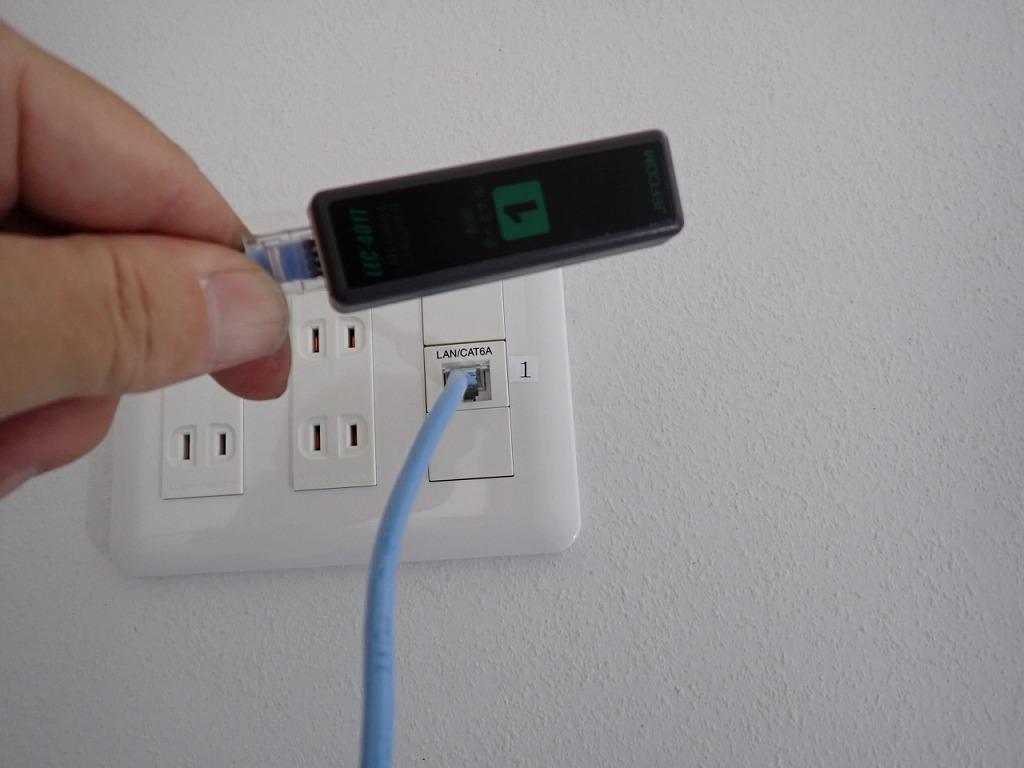

居室側にはLANジャックを付けて配線チェック用
ターミナルを付けてきます。
このLANジャック(LANコンセント)はパンドウィット製です。





ONU側はRJ45プラグに成端します。





プラグに加工出来ました。

このプラグもパンドウィット製です。

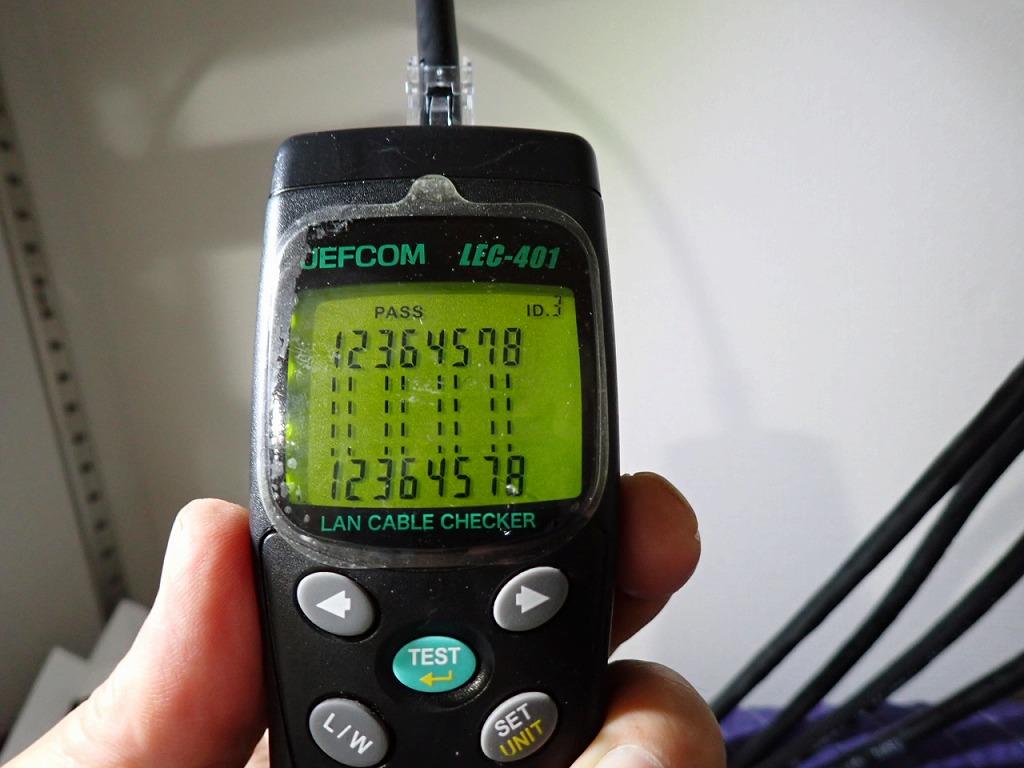

最後にLANチェッカーを使って配線の間違いや
断線が無いか確認します。



無事工事完了です。

ご依頼頂き誠に有難うございました。

こちらの工事の詳細な内容は当店の工事ブログで
紹介していますのでご覧ください。prime-work.blog
