カテゴリー6A(cat6a)LAN工事　千葉県

千葉県船橋市に有線LANの配線工事で伺いました。

1階にONUが有り2階居室に有線でLANを引きたいそうですが壁の中に配管は有りません。

カテゴリーは6A(cat6a)をご希望です。

屋外配管で敷設します。

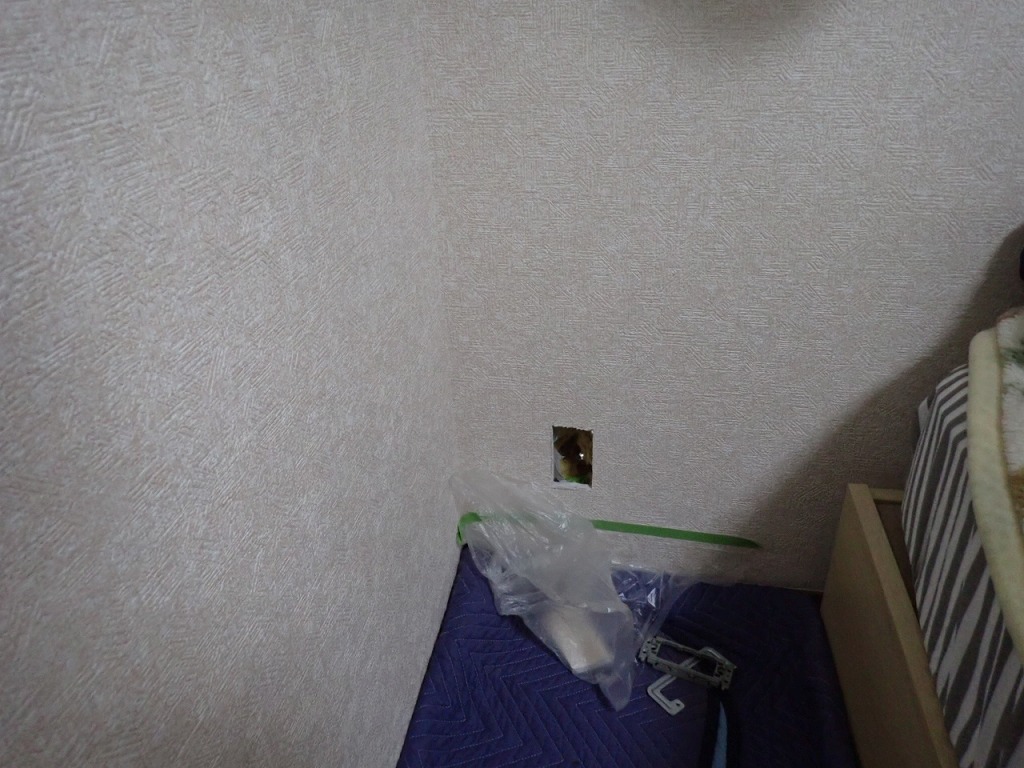

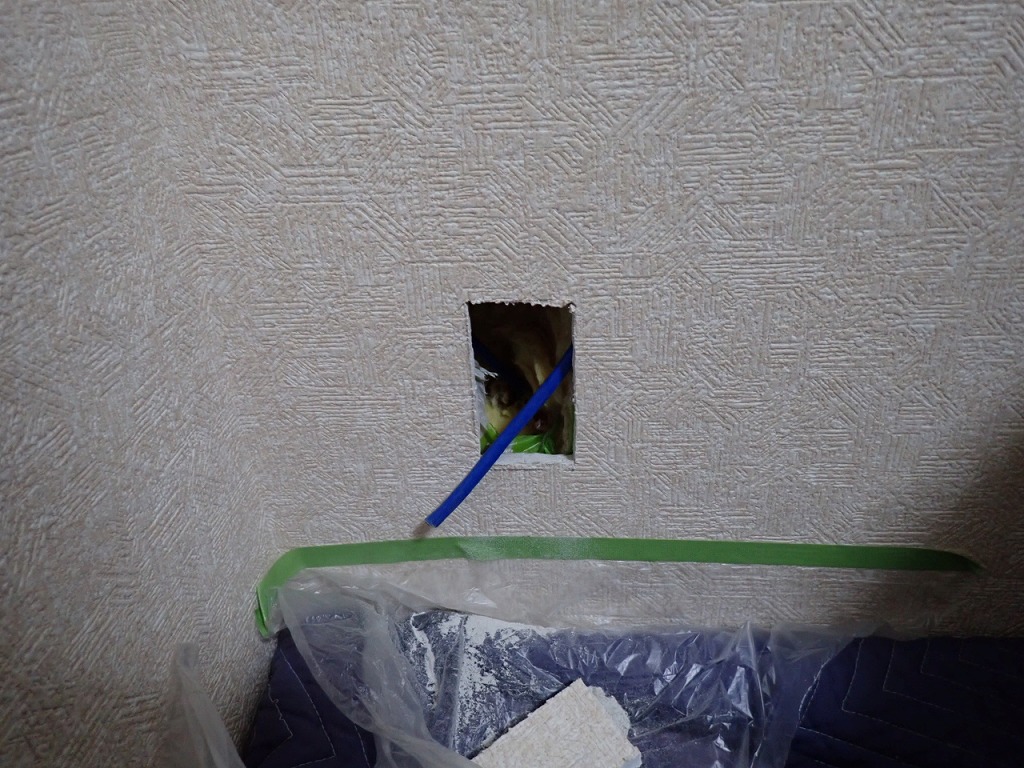

2階のLANジャックを設ける位置の壁を開口しました。



こちらは1階です

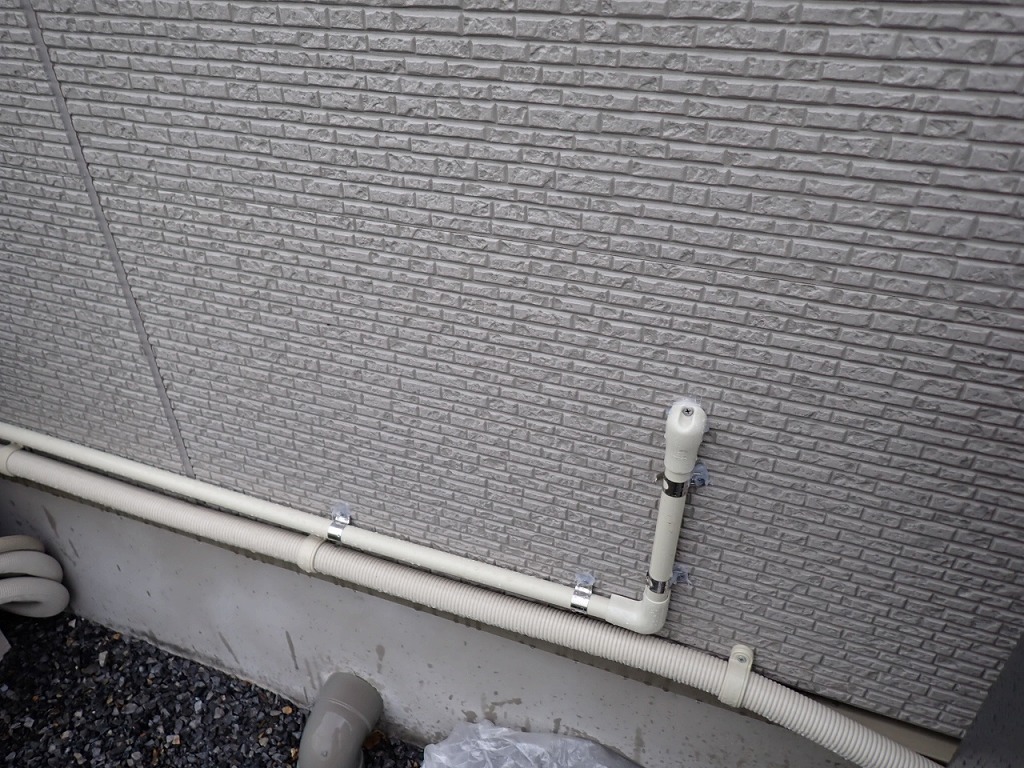

塩ビ管樹脂管を使って配管しました。

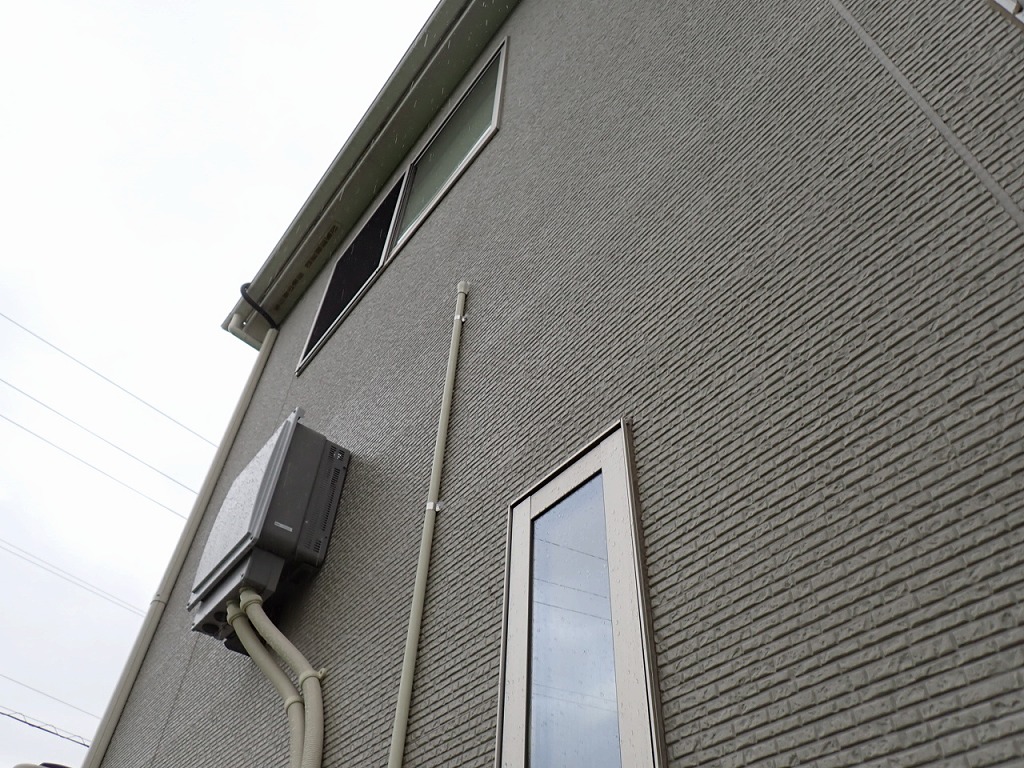

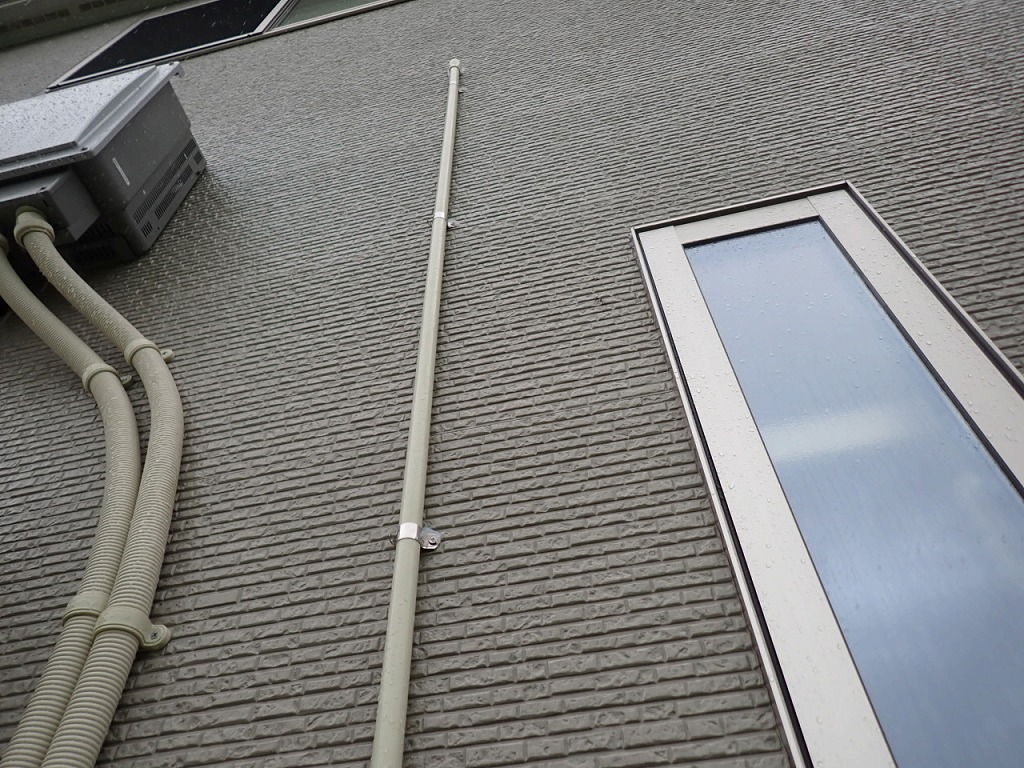

2階まで配管が出来ました。





配管を固定するサドルはステンレス製を使用しました。

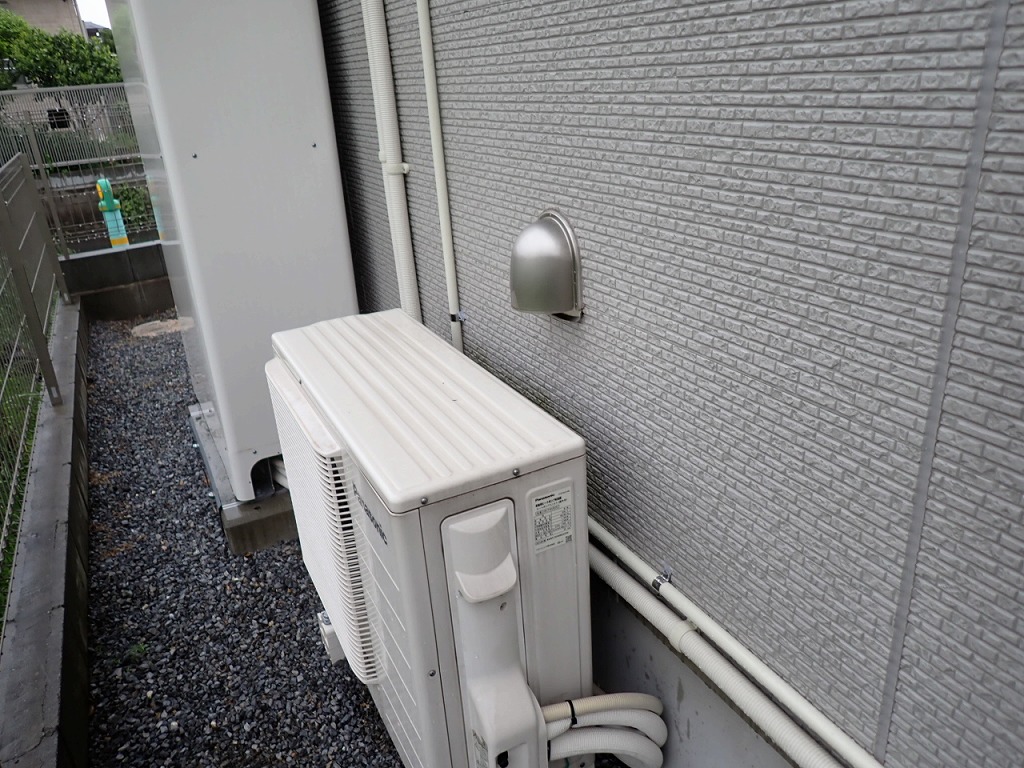

隣の蓄電池、太陽光の配管は樹脂サドルを使っていますが

樹脂製は見た目は良いのですが10年くらい経つと劣化して欠落する

可能性が有るので基本的に金属製のサドルを使って慰安す。

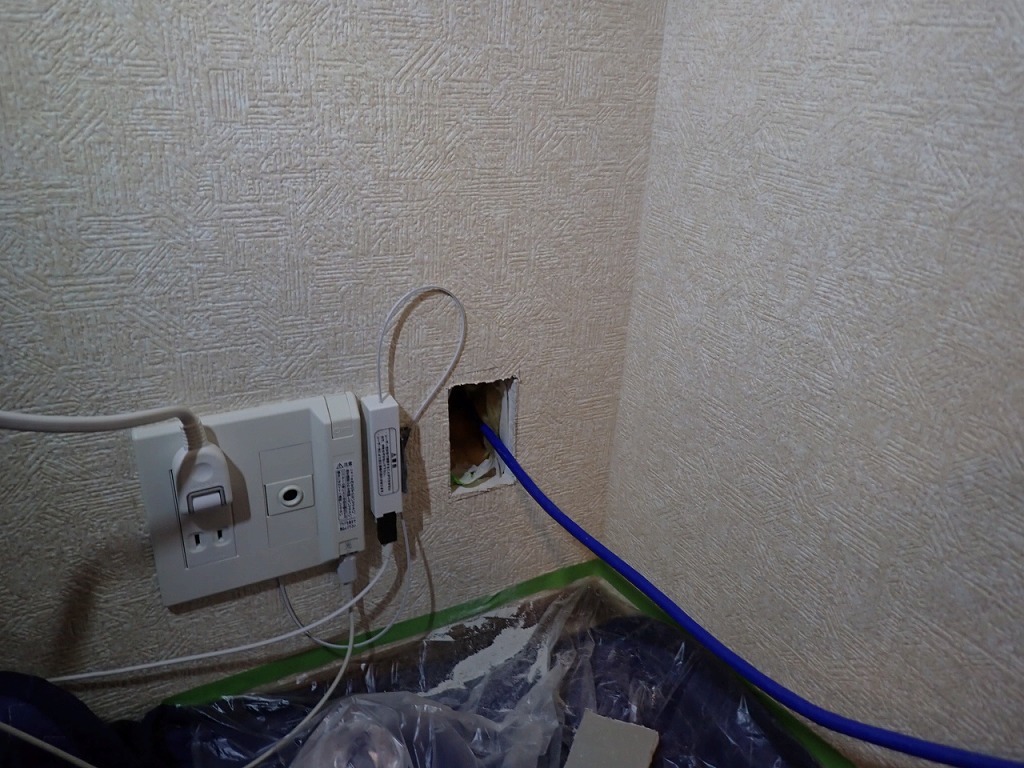

2階までカテゴリー6A(cat6a)のLANケーブルが来ました。

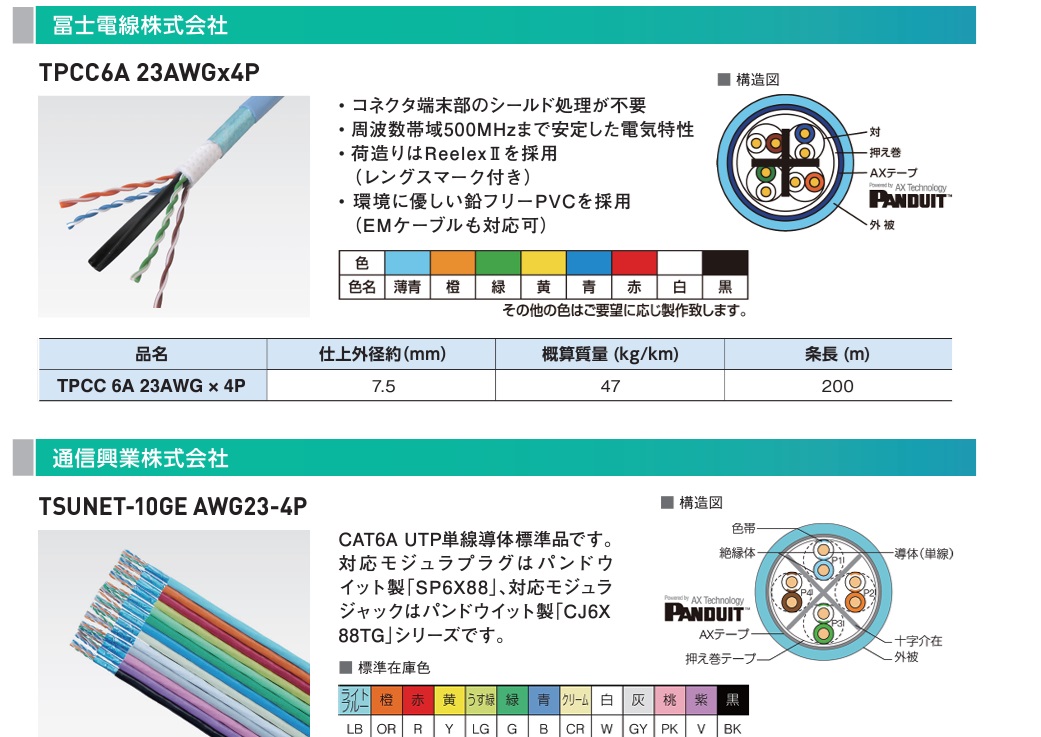

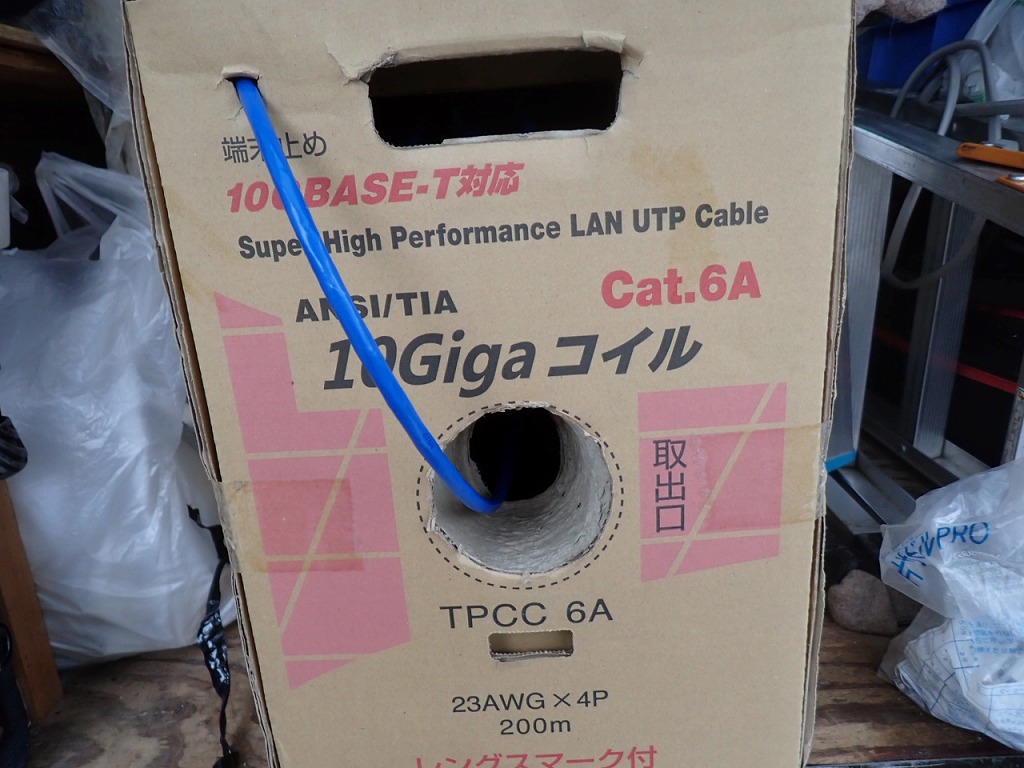

今回使用したLANケーブルは冨士電線製のカテゴリー6A(cat6a)ケーブルです。

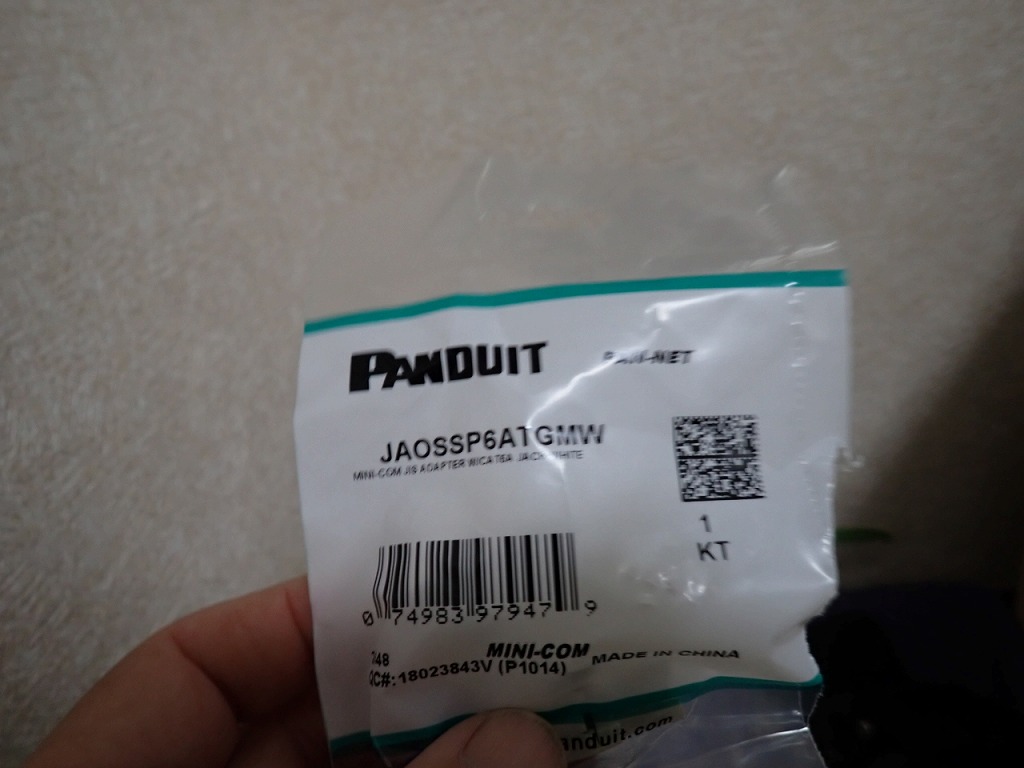

LANジャックはパンドウイット製の物を使用します。



当店のカテゴリー6A(cat6a)の工事はケーブルは冨士電線か通信興業製を使用して

ジャックやプラグはパンドウイット製を使用しています。

ネットで安く販売されている出所が分らない製品は使っていません。





LANジャックを設けて配線チェック用ターミナルを付けておきます。

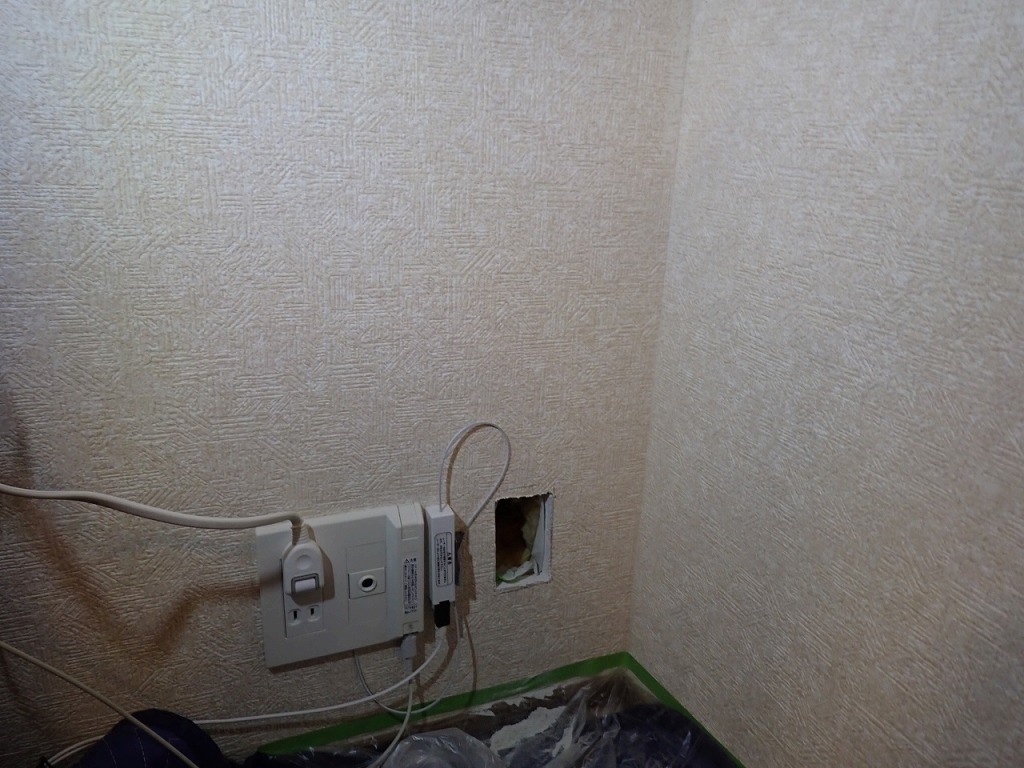

1階にも同じようにジャックを設けます。



カテゴリー6A(cat6a)のLANジャックが付きました。

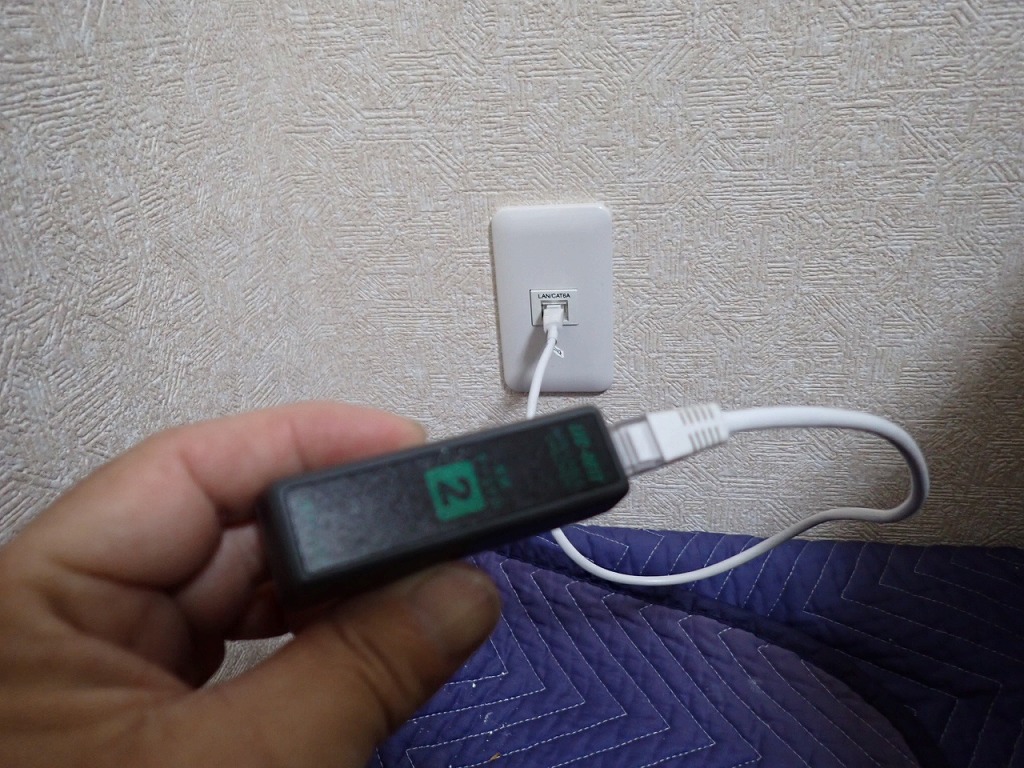

 LANチェッカーを使って配線に間違いや断線が無いか確認します。



無事工事完了となりました。

これで2階でも有線でLANが使用できるようになりました。

ご依頼頂き誠に有難うございます。
