千葉県白井市でカテゴリー6A(cat6a)有線LAN工事

千葉県白井市に有線LANの配線工事で伺いました。

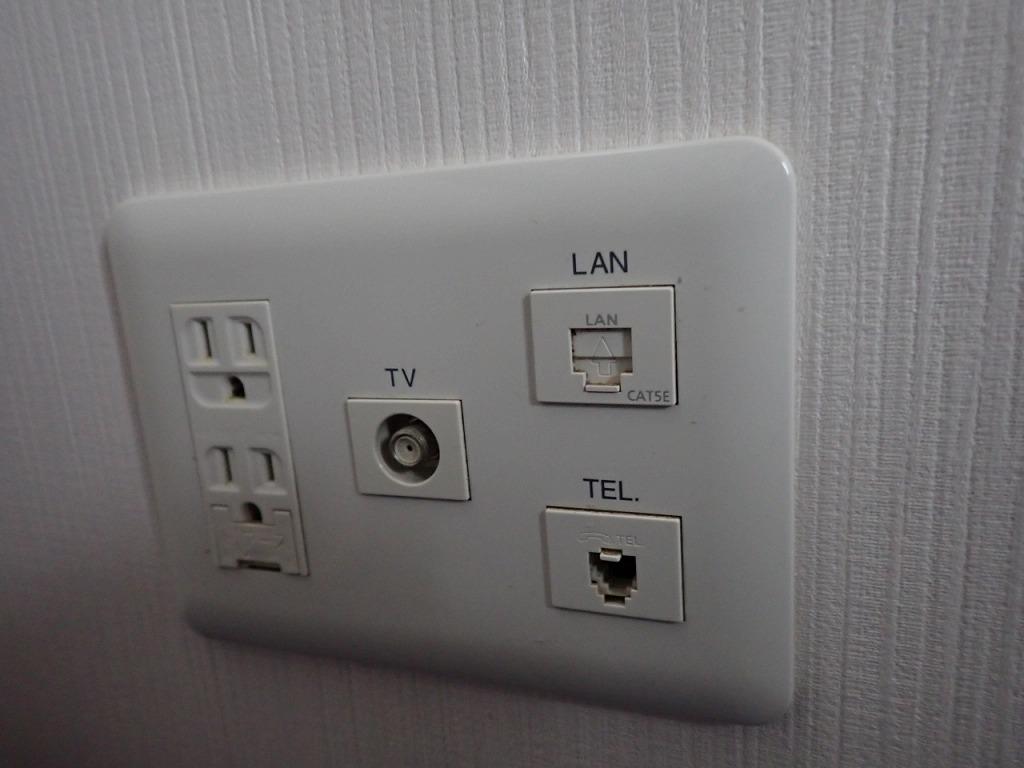

こちらの居室にカテゴリー6A(cat6a)で有線LANを引きたいそうです。
5eのジャックが有りますが配線は無いみたいです。

電話のジャックは現在では使われることは殆どありませんね。

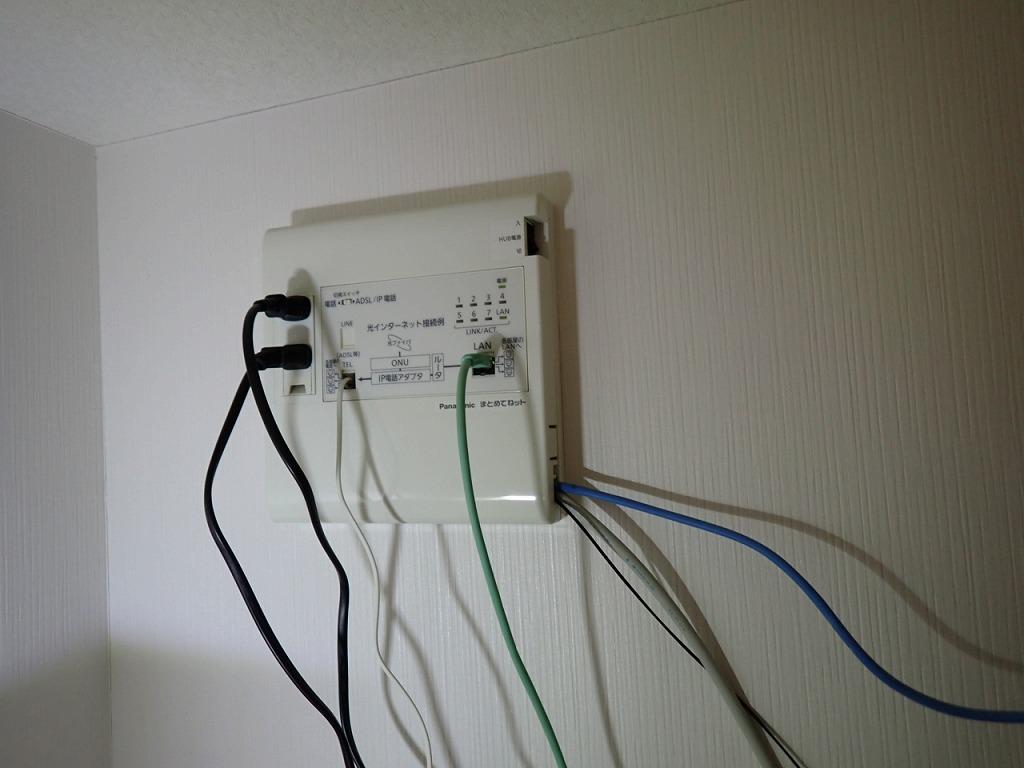

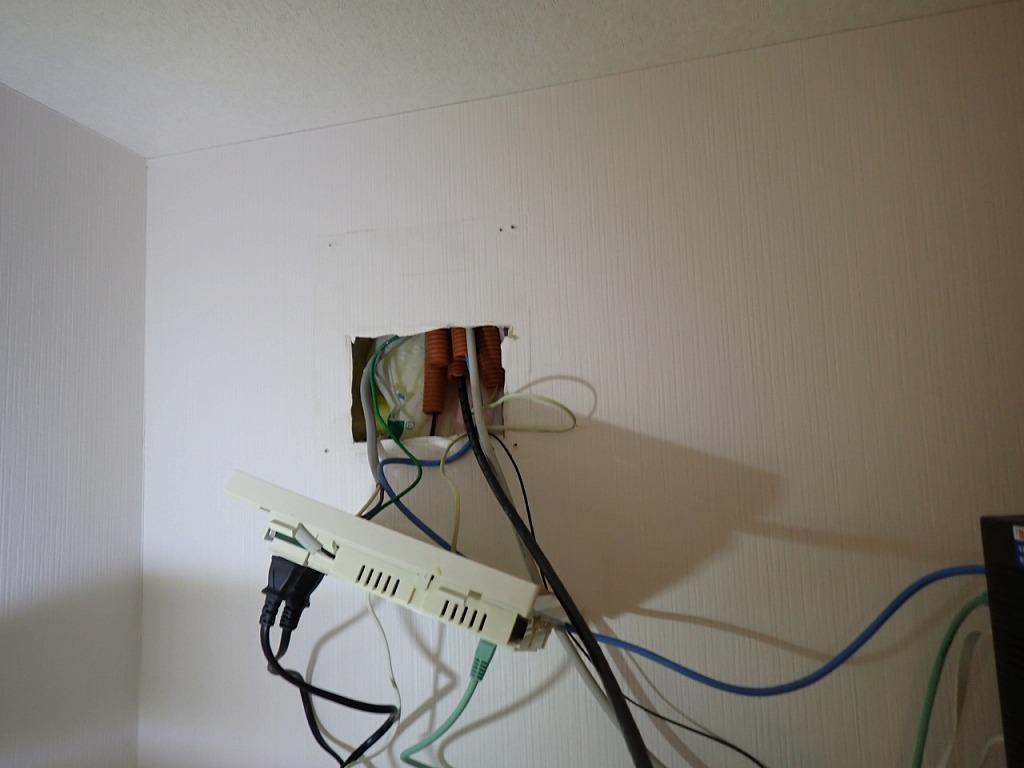

ONU側です。

この裏に配管が来ています。
パナソニック製のまとめてネットが採用されていますが
規格が現在の物と合わなくなっています。

これは通さず使用することになります。

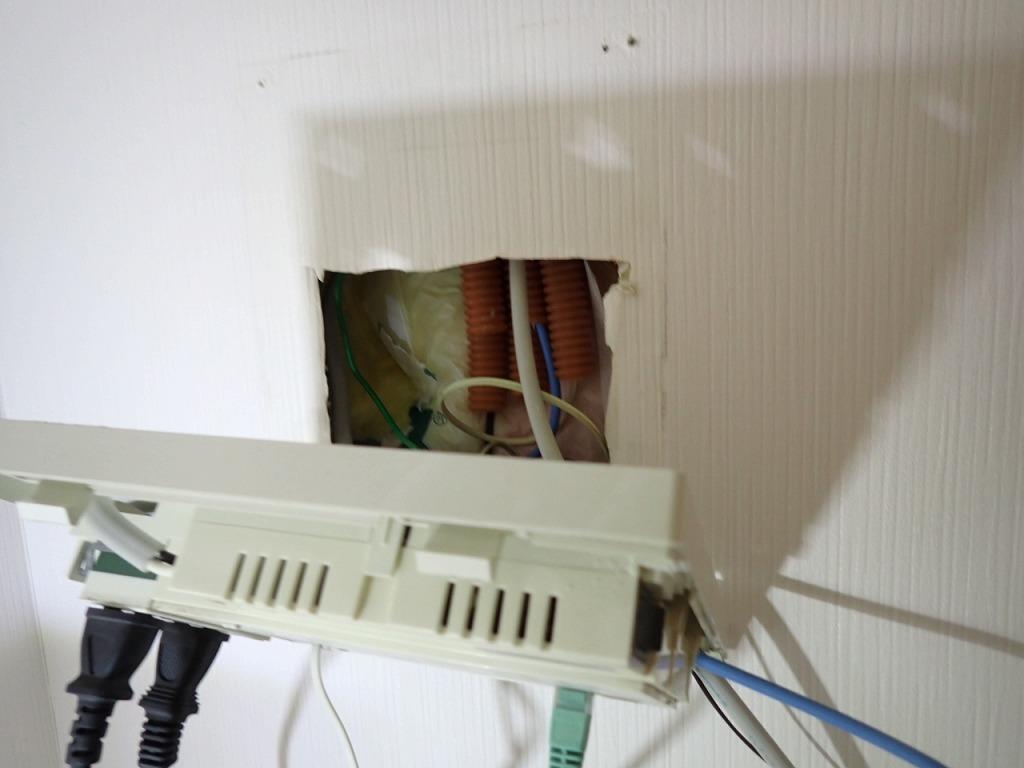

外して該当の部屋の配管がどれか調べます。

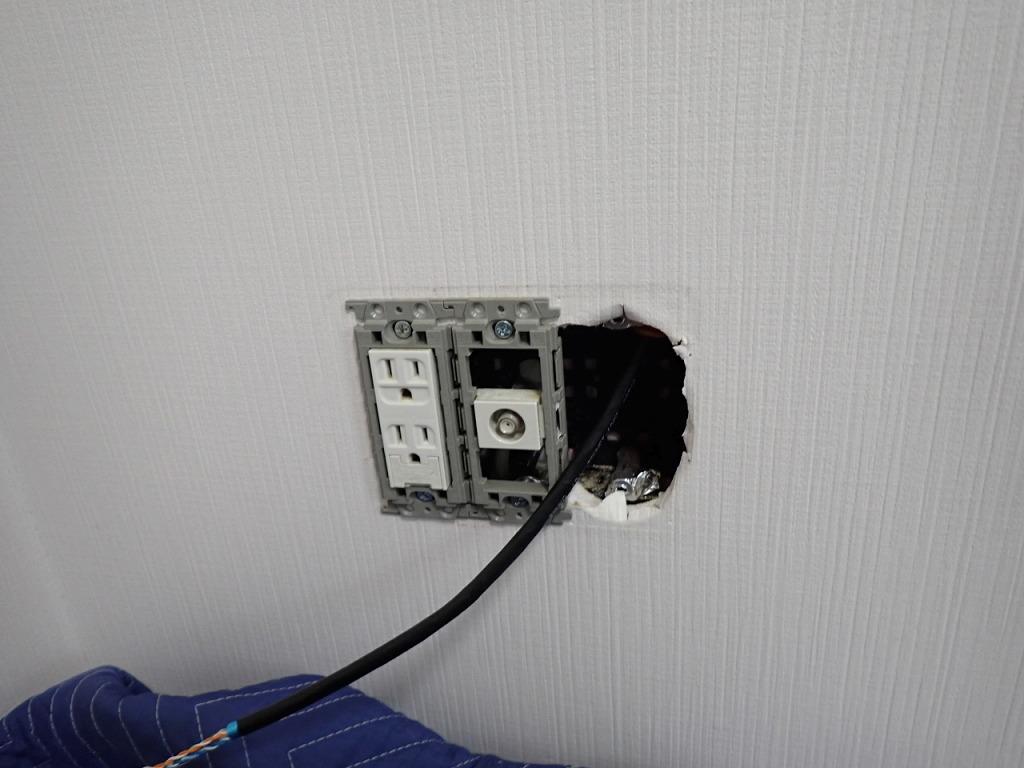

スチールワイヤーを入れてLANケーブルを通しました。
通信興業製のカテゴリー6A(cat6a)ケーブルです（黒）



部屋側の方から仕上げていきます。

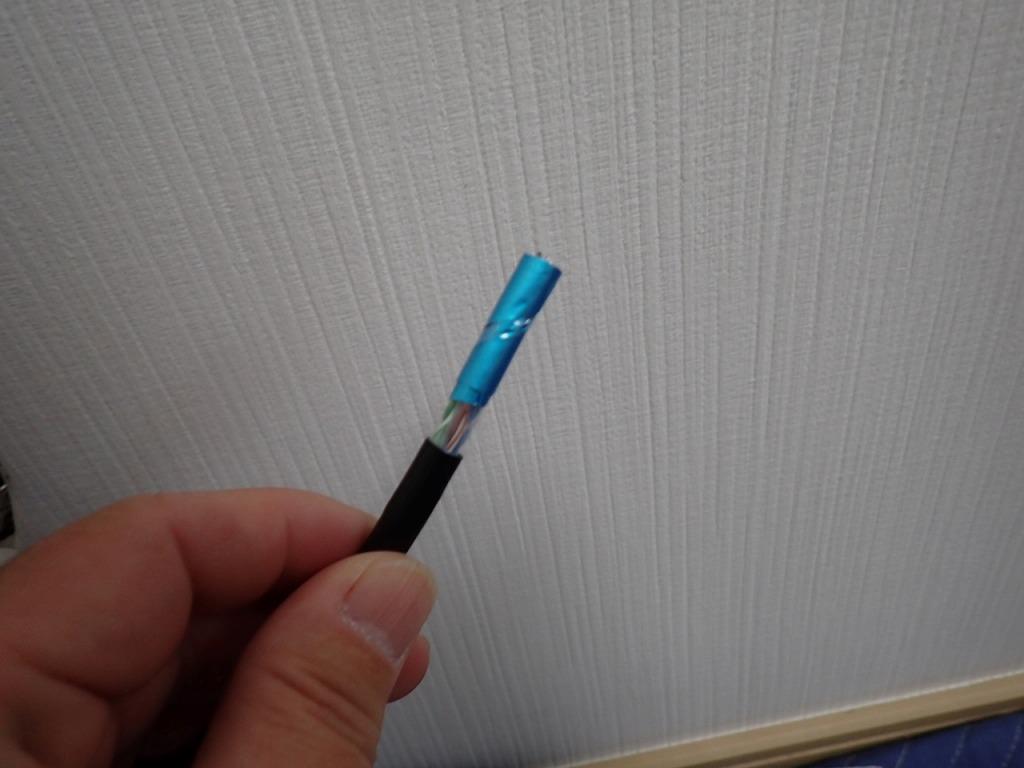

通信興業のカテゴリー6A(cat6a)ケーブルは
パンドウイットのAXテープが採用されています。

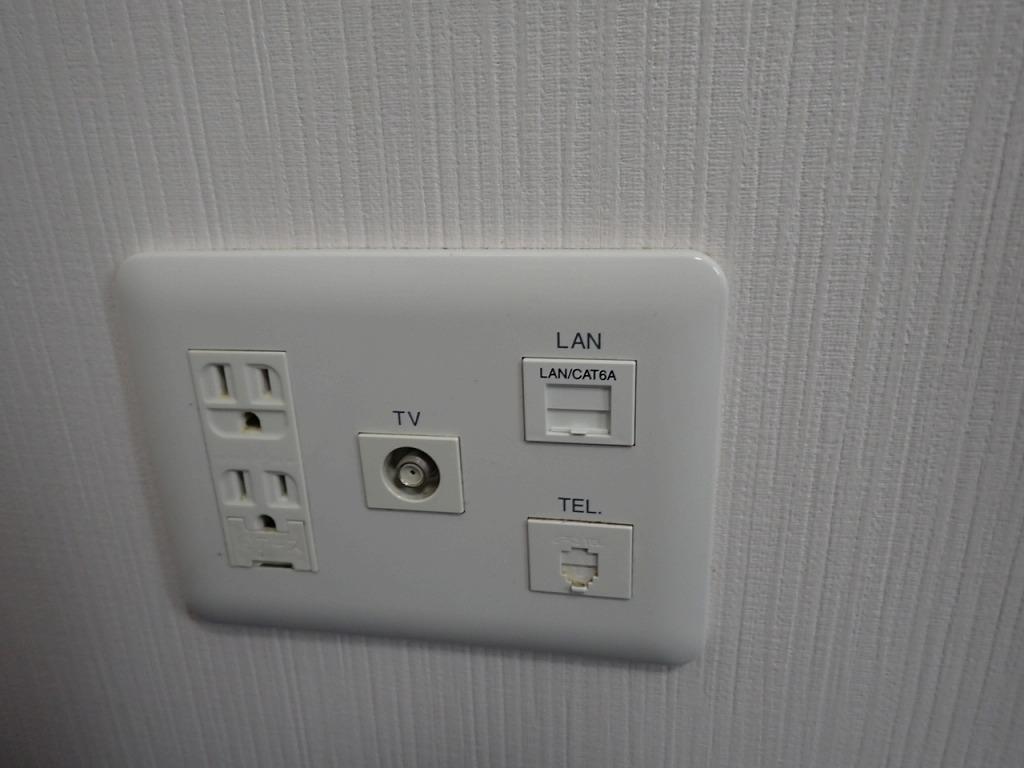

パンドウィット製のジャックを付けました。

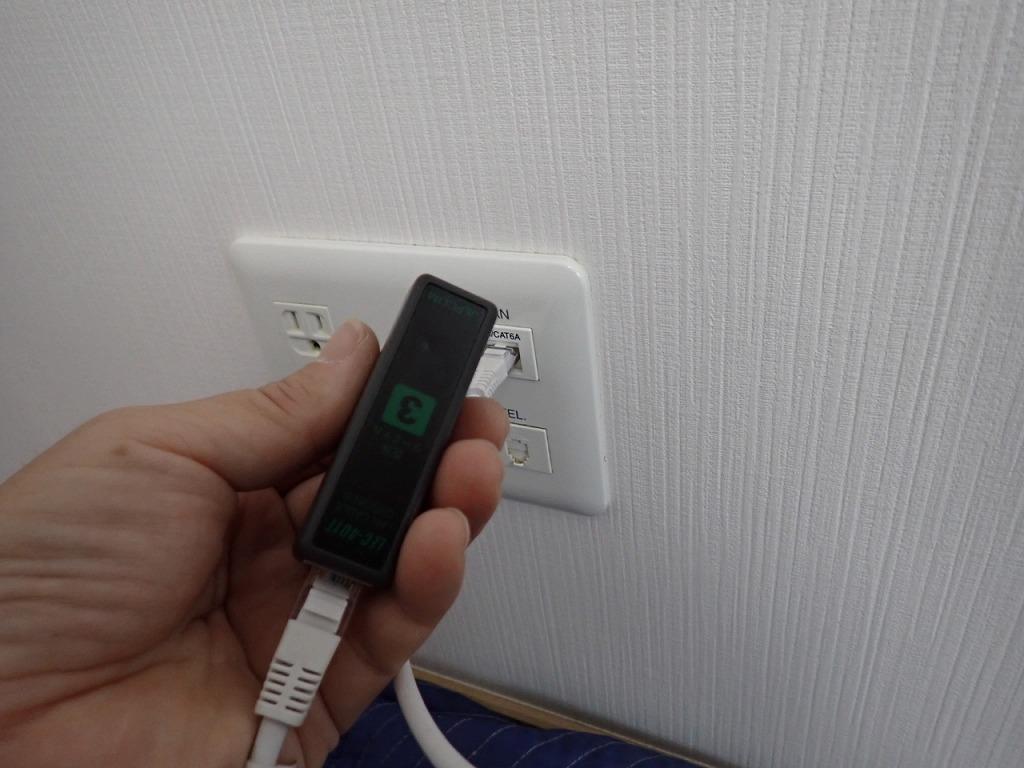

配線チェック用ターミナルを付けておきます。

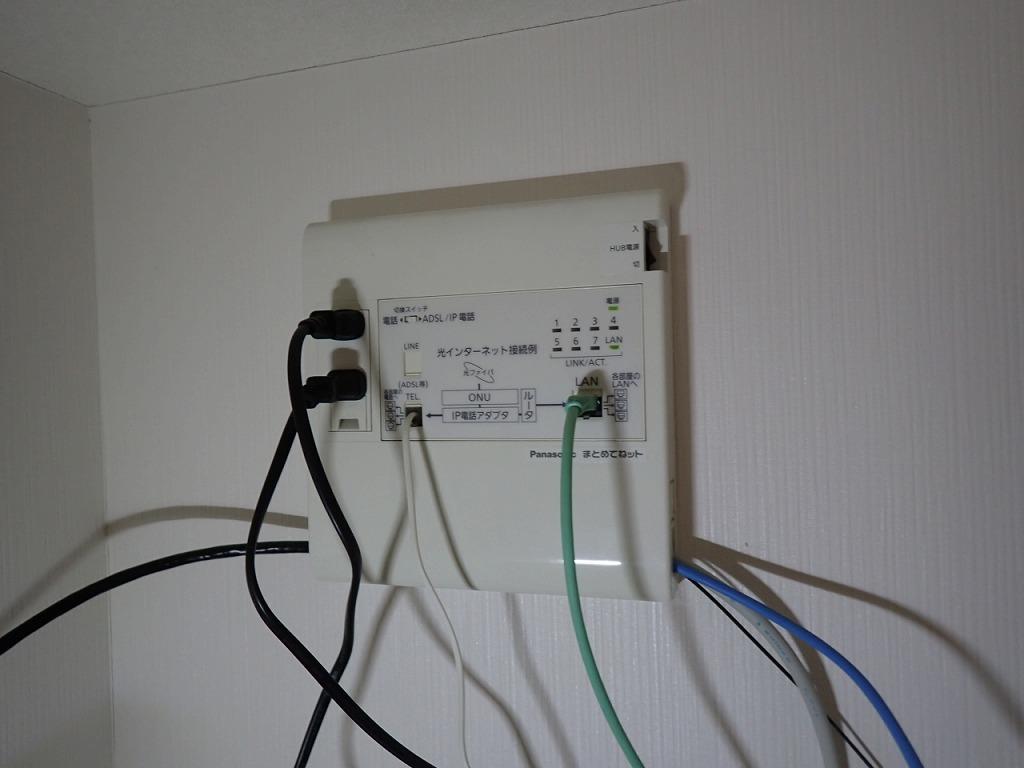

まとめてねットを元に戻し脇からLANケーブルを
出しました（左側）

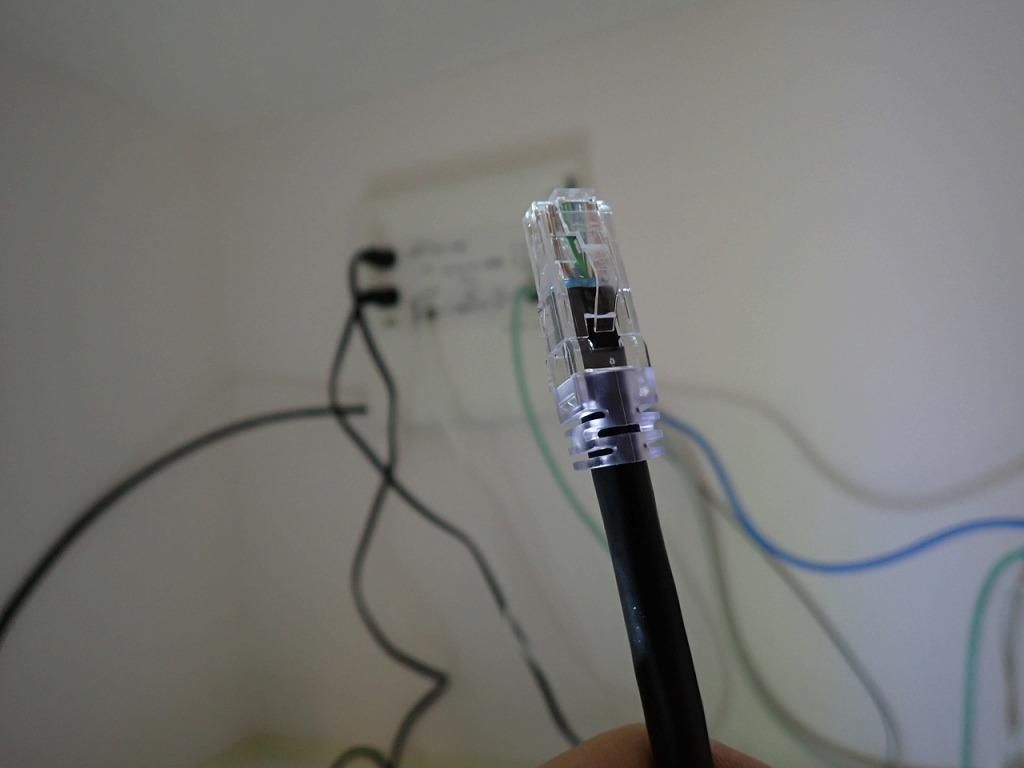

こちらはルーターに直接挿すのでRJ45プラグに
加工しました。
このプラグもパンドウィット製です。

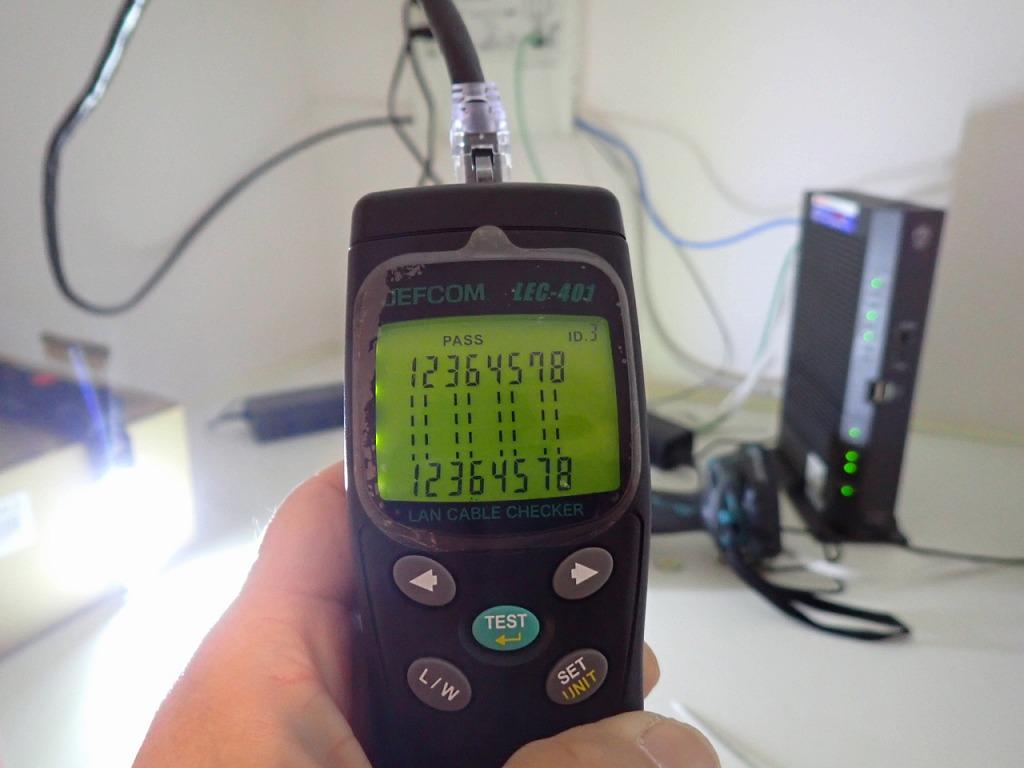

配線に異常が無いかLANチェッカーを使ってチェックします。
PASSの表示が出たので合格です。



これで高速でネットが使用できるようになりました。

ご依頼頂き誠に有難うございます。
